Generar una ruta de herramienta de Desbarbado

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Varios ejes > Desbarbado .

   Se abre el cuadro de diálogo Desbarbado.

2. En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.

   Sugerencia: Las herramientas esféricas, de bola, punta plana, chaflán, cónicas y punteado son todas adecuadas para la ruta de herramienta de Desbarbado.



3. En la ficha Geometría, en el menú desplegable Aristas a desbarbar, seleccione una opción para especificar cómo buscar las aristas de la pieza que se van a desbarbar.

   Sugerencia: Coloque el ratón sobre un parámetro para obtener más información.

4. Especifique un Ángulo de arista mínimo para filtrar las aristas que no requieran desbarbado.

5. En la ficha Alturas, seleccione una opción del menú desplegable Tipo de espacio libre. Al seleccionar Automático, se utiliza una opción de espacio libre que es más adecuada para la geometría del modelo.

6. En la ficha Pasadas, en el grupo Arista, seleccione una opción del menú desplegable Desbarbar aristas por. Si selecciona Empalme, también debe activar la casilla de verificación Varias pasadas.

7. Seleccione una opción en el menú desplegable Forma de arista.

8. Seleccione una opción del menú desplegable Esquinas inalcanzables para especificar qué hacer con las áreas a las que la herramienta no puede llegar inicialmente.

9. En la ficha Varios ejes, seleccione una opción del menú desplegable Tipo de mecanizado para configurar si se va a mecanizar con mecanizado de 3, 4 o 5 ejes.

10. Pasos opcionales:

    • Para desbarbar aristas modeladas como empalmes, en la ficha Geometría, active la casilla de verificación Incluir aristas redondeadas.

    • Para evitar que se desbarben algunas aristas, haga clic en el botón Aristas para excluir y seleccione las aristas en el modelo.

    • Para un movimiento de corte más suave, en la ficha Pasadas, si ha seleccionado Cortar con punta de herramienta en Esquinas inalcanzables, active la casilla de verificación Añadir contornos para movimiento suave.

    • Para utilizar una parte de la herramienta que ha experimentado el menor desgaste de la herramienta, en la ficha Varios ejes, active la casilla de verificación Cortar en punto fijo de la herramienta y, a continuación, especifique un Punto a lo largo de la acanaladura (%).

11. Haga clic en Aceptar.

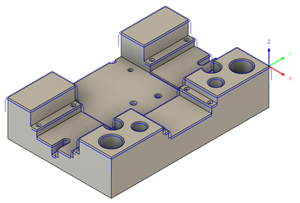

Se genera la ruta de herramienta.
