Descripción general del taladrado de varios ejes
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
La estrategia de taladrado de varios ejes permite taladrar de forma eficiente geometrías complejas con precisión, utilizando las funciones avanzadas del mecanizado de varios ejes. Ahora puede crear piezas más complejas con facilidad, lo que mejora los procesos de fabricación. Esta función es útil para piezas con agujeros en ángulo o no verticales, donde los métodos de taladrado tradicionales pueden tener dificultades para lograr los resultados deseados en una sola operación.

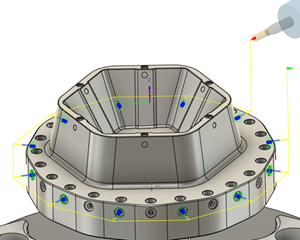

Trayectoria de herramienta Taladrado de varios ejes
Esta función presenta tres nuevos tipos de mecanizado:
Polar
El modo polar añade una vinculación estándar para las operaciones de taladrado mientras conserva la salida del ciclo para los movimientos de corte. Esto puede permitirle mantenerse dentro de los límites de mecanizado cuando sea necesario. En este modo, solo se pueden mecanizar los agujeros alineados con el mismo eje. Puede seleccionar agujeros en una cara plana, a menudo el final de un cilindro.
4 ejes
Ahora puede definir fácilmente un eje de rotación para la configuración de mecanizado. Por defecto, los agujeros se taladran perpendiculares a este eje. Para el mecanizado de 4 ejes, puede seleccionar agujeros que no estén alineados con el eje Z, como agujeros en ángulo o agujeros en una superficie inclinada:
- Especifique si los ejes de los agujeros deben intersecar el eje de rotación, en casos como los agujeros de un cilindro.
- Permita que los ejes de los agujeros se desplacen en el plano perpendicular, en casos como agujeros en un ortoedro.
- Establezca un ángulo de inclinación para inclinar los agujeros lejos del plano perpendicular.
5 ejes
Esta opción permite mecanizar agujeros con movimientos completos de 5 ejes. Es ideal para geometrías de agujero complejas que requieren que la herramienta se incline para alcanzar determinadas áreas. Puede definir eje límites y establecer ángulos mínimos y máximos de inclinación en relación con el eje de la herramienta.
Selección de agujeros
Cuando se elige un tipo de mecanizado de 4 ejes o 5 ejes, el sistema limita automáticamente los agujeros que se pueden seleccionar en la ficha geometría. Este filtrado se basa en la configuración de eje que haya definido en la ficha de varios ejes. Para el mecanizado de 3 ejes y polar, el filtro es más sencillo. Solo permite seleccionar los agujeros que están alineados con el eje Z.
Salida de trayectoria de herramienta y limitaciones
Cuando se utiliza el mecanizado de 4 ejes o 5 ejes, las trayectorias de herramienta se generan como movimientos detallados (trayectorias de herramienta expandidas) en lugar de como ciclos fijos simplificados. Por este motivo, el eje y la velocidad de avance no están sincronizados, por lo que operaciones como el roscado, el roscado con macho y la perforación inversa aún no se admiten en el modo de varios ejes. Además, algunas opciones de orden de las trayectorias de herramienta dependen de tener un eje Z fijo. Por ejemplo:
- La opción Ordenar por X solo funciona cuando el eje Z está bloqueado, por lo que solo está disponible en el mecanizado polar y de 3 ejes.
- Los contornos de mecanizado también necesitan un eje Z fijo, por lo que no se admiten en el mecanizado de 4 ejes o 5 ejes.
