Estrategia de fresado geodésico

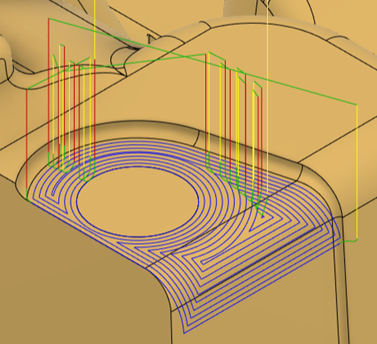

La estrategia geodésica realiza operaciones de acabado para mecanizar superficies de forma libre y entalladuras difíciles.
Una ruta de herramienta geodésica consta de varias pasadas organizadas en patrones que utilizan distintos tipos de desfases.
Con esta estrategia, puede conseguir rutas de herramienta más suaves con una calidad de acabado de superficie superior incluso en entalladuras. La flexibilidad de definir contornos de mecanizado, la generación de rutas de herramienta sin colisiones y la capacidad de mecanizar sobre agujeros mejoran la eficiencia y la calidad del mecanizado.
Puede crear rutas de herramienta geodésicas de 3, 4 y 5 ejes en función de la geometría de la pieza y las capacidades de la máquina. Es necesario acceder a Fusion Manufacturing Extension para crear rutas de herramienta de varios ejes.
Geometría
La estrategia geodésica requiere superficies para guiar la creación de la ruta de herramienta. Se denominan Superficies drive. Para limitar la ruta de herramienta a un área más pequeña dentro de las superficies drive, especifique el Contorno de mecanizado.
Por defecto, las superficies drive son el Contorno de mecanizado.
La disposición de las pasadas en la ruta de herramienta depende del tipo de pasadas seleccionado y de cómo se desfasan las pasadas desde el Contorno de mecanizado.
Tipos de pasadas de ruta de herramienta
Seleccione uno de los siguientes tipos de pasadas:
Fusión: requiere dos curvas. La estrategia crea una ruta de herramienta desfasando estas curvas por un valor de paso lateral máximo. Si las curvas no son paralelas entre sí, el paso lateral puede variar. Puede seleccionar curvas específicas o la estrategia puede determinarlas en función de la geometría. La ruta de herramienta es suave y tiene menos esquinas pronunciadas.
La fusión es útil para el mecanizado entre dos curvas similares, como empalmes o chaflanes. Permite fusionar una ruta de herramienta en las zonas circundantes o en un contorno de mecanizado específico.

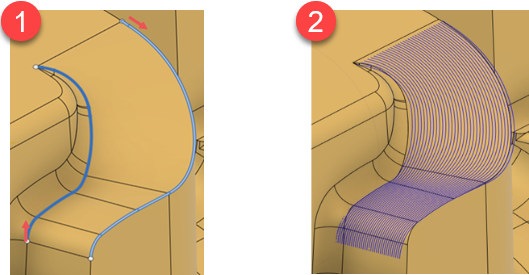

Una ruta de herramienta de fusión (2) creada desfasando pasadas desde las dos curvas (1).
Festoneado: la estrategia crea una ruta de herramienta desfasando las pasadas por un valor de paso lateral constante. Según los contornos que desea desfasar, la ruta de herramienta puede tener algunas esquinas pronunciadas.
Útil para el mecanizado de superficies de forma libre, como la parte inferior de una cajera con paredes empinadas.

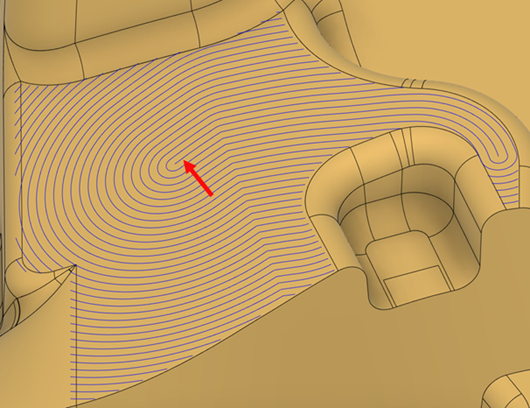

Una ruta de herramienta de festoneado creada desfasando pasadas desde la línea en el centro.
Desfase de pasadas de ruta de herramienta
Puede organizar pasadas en diferentes patrones en función de cómo se desfasen. Puede desfasar pasadas desde:
- Contorno de mecanizado
- Contorno de superficie: el contorno de todas las superficies drive seleccionadas.
- Círculo o una línea en el centro: un pequeño círculo o una línea cerca del centro de la superficie. La estrategia determina su ubicación.
- Dos curvas seleccionadas.
