Generar una ruta de herramienta geodésica

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 3D > Geodésica .

   Se abre el cuadro de diálogo Geodésica.

2. En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo Biblioteca de herramientas, seleccione una herramienta de la Biblioteca de Fusion.

   Nota: Seleccione una herramienta con punta esférica, como fresas con punta de bola o fresas de bola.

3. En la ficha Geometría, junto a Superficies drive, haga clic en Seleccionar para seleccionar una o varias superficies que se van a mecanizar.

   Nota: Si selecciona varias superficies, es necesario unirlas.

4. Pasos opcionales:

   • Para contener el área de ruta de herramienta con un Límite de mecanizado, seleccione una o más siluetas o bocetos como contornos.

     Por defecto, el Contorno de mecanizado se evalúa automáticamente en función de las Superficies drive seleccionadas.

   • Seleccione un Tipo de pasadas:

     • Mezcla: crea una trayectoria mediante la deformación entre las curvas seleccionadas. Se utiliza normalmente con curvas seleccionadas en lados opuestos de la zona mecanizada. Las pasadas resultantes son versiones modificadas de las curvas drive que crean una transición suave en la superficie. Las curvas intermedias muestran indicaciones sobre la forma de esta transición. Los pasos laterales pueden tener una distancia variable.

     • Cresta: crea una trayectoria de herramienta creando un desfase entre una o varias curvas seleccionadas. Cada curva se conserva tanto como sea posible mientras se crea un desfase, y las pasadas se combinan en aquellos lugares donde haya una intersección entre los desfases. Resulta útil para mantener una altura de cresta coherente en contornos complejos.

   • En el menú desplegable Pasadas de desfase con, seleccione cómo se desfasan las pasadas de ruta de herramienta.

     Puede desfasar pasadas utilizando un límite de mecanizado, un contorno de las superficies drive seleccionadas, un círculo o una línea cerca del centro de la superficie o curvas seleccionadas.

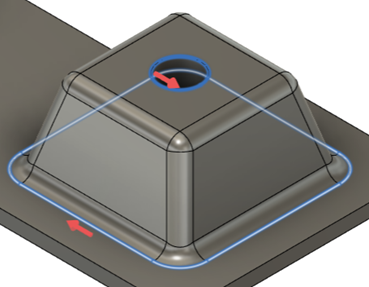

     En este ejemplo, la estrategia desfasará pasadas de las dos curvas seleccionadas.

   • Para mecanizar áreas que no se pueden alcanzar con el mecanizado de 3 ejes, en la ficha Varios ejes, active la casilla de verificación Utilizar varios ejes para crear una ruta de herramienta geodésica de varios ejes.

     Nota: Es necesario acceder a Fusion Manufacturing Extension para crear rutas de herramienta de varios ejes.

   • Si ha seleccionado Fusión como Tipo de pasadas, en la ficha Pasadas, puede activar la casilla de verificación Pasos laterales suaves para intermediar curvas entre curvas drive. Esta opción ayuda a crear pasos laterales más suaves y adaptativos que reducen las esquinas pronunciadas, mejoran el acabado de la superficie y producen una trayectoria más uniforme.

5. Haga clic en Aceptar.

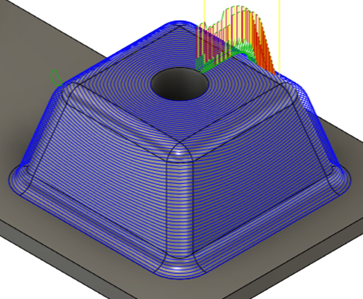

Se genera la ruta de herramienta.
