Las fichas son partes finas de material que mantienen la pieza en su posición durante el proceso de mecanizado.

Las fichas son muy útiles al cortar material de madera o de plástico fino con enrutadores 2D.

Puede controlar las siguientes propiedades de ficha:

• Forma: seleccione fichas rectangulares o triangulares.
• Tamaño: especifique la anchura y la altura de las fichas.
• Posicionamiento - fichas de posición:
  • a lo largo del contorno o a lo largo de segmentos de una ruta de herramienta.
  • Automáticamente o manualmente
  • Manualmente, además de las fichas automáticas.

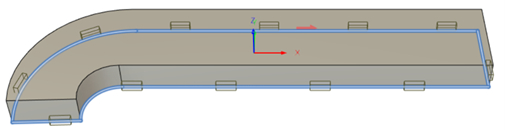

Posicionamiento automático de las fichas

Coloque las fichas a la misma distancia a lo largo del contorno, utilizando una de las opciones de la lista desplegable Posicionamiento de las fichas:

• Por distancia: permite especificar una distancia entre las fichas. Seleccione uno de los Métodos de posicionamiento:

  • Contorno: coloca las fichas a lo largo del contorno.
  • Segmento: coloca las fichas a lo largo entre dos puntos del contorno.

• Número de fichas: permite especificar el número de fichas que se distribuyen a lo largo del contorno.

Posicionamiento manual de las fichas

Puede utilizar fichas manuales con fichas automáticas o solo las manuales.

Para colocar las fichas manualmente, haga clic en el punto del contorno para añadir fichas. Para ajustar las posiciones de las fichas, haga clic y arrastre.

Para utilizar únicamente las fichas manuales:

1. En la lista desplegable Posicionamiento de las fichas, seleccione Número de fichas.
2. Establezca el parámetro Fichas por contorno en cero.

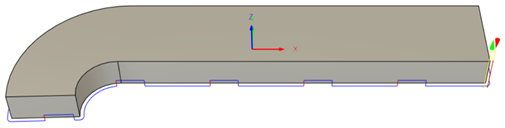

Fichas en una ruta de herramienta de contorno 2D

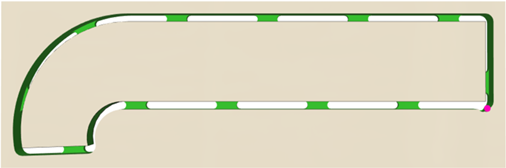

La ruta de herramienta sube en las posiciones de las fichas para dejar cierta cantidad de material para las fichas.
