Evitar colisiones
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Utilice Evitar colisiones para inclinar la herramienta lejos de una pieza, para evitar colisiones entre la pieza y el portaherramientas o el eje de herramienta. Esto permite alcanzar más áreas de una pieza en una sola operación y mecanizar piezas más complejas.
Si tiene una máquina herramienta con más de tres ejes, puede utilizar Evitar colisiones.
Cómo funciona Evitar colisiones

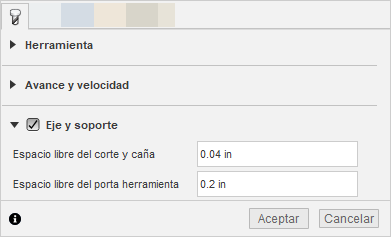

Para controlar Evitar colisiones, es necesario especificar las distancias de seguridad del eje y del porta herramientas, así como los límites del eje de herramienta para los límites de inclinación.

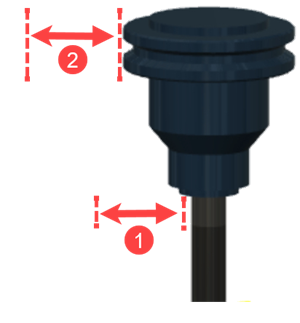

1. Espacio libre del eje
2. Espacio libre del porta herramientas
El uso de Evitar colisiones puede ayudar a mecanizar áreas de la pieza en las que, de lo contrario, habría colisiones:
 |
 |

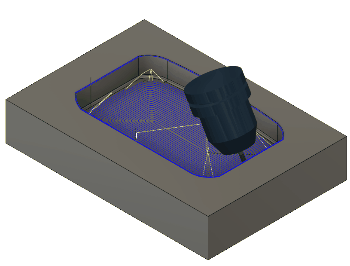

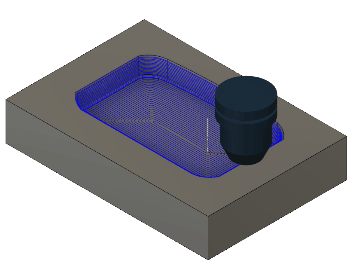

| Colisión con el portaherramientas y la pieza mediante el mecanizado de 3 ejes | Se ha evitado la colisión con Evitar colisiones |
Para controlar la dirección en la que se inclina una herramienta para evitar una colisión, seleccione una opción de la lista de Modo de evasión.
- Automático: selecciona automáticamente la dirección en la que se inclina la herramienta para alejarla de la pieza hasta evitar la colisión. Resulta útil para piezas que contienen muchas operaciones, pero puede aumentar el tiempo necesario para calcular la ruta de herramienta. Solo está disponible cuando la opción Vertical está seleccionada como Modo principal.
- Desde punto: inclina la punta de la herramienta en una dirección que se aleja de un punto.
- Hacia punto: inclina la punta de la herramienta en dirección a un punto.
- Desde curva: inclina la punta de la herramienta en una dirección que se aleja de una curva.
- Hacia curva: inclina la punta de la herramienta en dirección a una curva.
