Simulación para la fabricación
La simulación en el área de trabajo Fabricación permite visualizar y validar diversos procesos de fabricación, incluidos el fresado, el taladrado, el torneado, el sondeo de inspección, el corte y la fabricación aditiva de deposición energética directa (DED). La simulación consta de dos aspectos clave: animación y verificación. Además, la simulación con una máquina, también conocida como simulación de máquina, está disponible para las configuraciones de fresado con una máquina CNC.
Animación

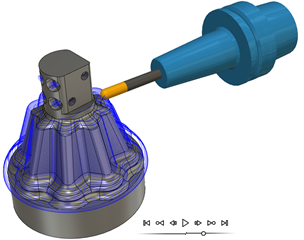

El aspecto de animación de la simulación representa visualmente los movimientos de la herramienta a lo largo de las rutas de herramienta definidas. Proporciona una visualización dinámica de cómo interactúa la herramienta con el material durante el proceso de fabricación. Además, resalta las colisiones que puedan producirse entre la herramienta y el material. Al observar estas representaciones visuales en el lienzo, puede obtener una mejor comprensión de la ruta de la herramienta y del cambio en el material.
Verificación

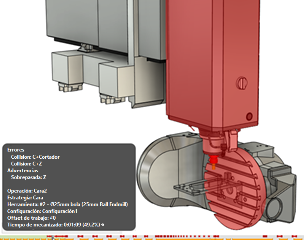

El aspecto de verificación de la simulación garantiza la precisión y la integridad del proceso de fabricación. Realiza comprobaciones en segundo plano, como la detección de colisiones, para identificar los posibles problemas que puedan producirse durante el proceso de mecanizado real. Este proceso de verificación ayuda a validar la viabilidad y la seguridad de las operaciones de fabricación.
Simulación con y sin una máquina
Puede simular con o sin una máquina, y cada opción tiene un propósito específico y proporciona ventajas únicas. La tabla siguiente ofrece una comparación entre los dos tipos, resaltando su idoneidad para distintas configuraciones, el nivel de precisión en la representación, el enfoque de la simulación y la información que usa cada uno.
| Simular con una máquina | Simular sin una máquina |
|---|---|
| Disponible específicamente para configuraciones de fresado con una máquina CNC. | Adecuado para configuraciones de fresado, torneado y corte. |
| Ofrece una representación más precisa del proceso de fabricación, pero puede tardar más en cargarse y simularse. | Proporciona una simulación rápida y básica para la visualización inicial y la evaluación. |
| Si la definición de máquina tiene un modelo de máquina vinculado, la simulación incorpora movimientos de máquina además de la visualización de herramientas y materiales y la detección de colisiones. | Se centra en los movimientos de las herramientas, la visualización de los materiales y la detección de colisiones. |
| Utiliza información cinemática de la definición de la máquina y el posprocesador, lo que proporciona una representación más precisa del movimiento de la máquina y la herramienta. | No utiliza información de la máquina o del posprocesador, lo que da como resultado una representación menos precisa de cómo se mueven la máquina y la herramienta. |
Comprobación de incidencias de simulación
La simulación incluye varias comprobaciones para identificar posibles problemas que pueden afectar al proceso de fabricación. Fusion detecta e informa de los siguientes problemas de simulación:
Colisiones que se producen en la máquina. Esto incluye colisiones entre la máquina y el material, entre la máquina y cualquier instalación, y entre los diferentes aspectos de la máquina.
Despeje de los ejes de la máquina, donde la ruta de herramienta simulada supera los límites físicos de la máquina CNC.
Retraer y reconfigurar de la máquina, donde la ruta de herramienta simulada se modifica automáticamente para evitar un despeje.
Movimientos rápidos de la herramienta o la mesa de la máquina que hace que la herramienta corte el material.
