Crear una hoja de configuración a partir de un programa CN
Asegúrese de que dispone de un programa CN y de que se han generado todas sus operaciones.
En el Navegador, haga clic con el botón derecho en el programa CN y seleccione Hoja de configuración.
Se abre el cuadro de diálogo Publicar hoja de configuración.
Escriba el Nombre de la hoja de configuración y seleccione la Ubicaciónde la carpeta de proyectos del centro para almacenarla.
En el siguiente ejemplo hay una carpeta solo para hojas de configuración. En función de la estructura de las carpetas, puede optar por almacenarlas en la misma carpeta que el proyecto.
Haga clic en Guardar.

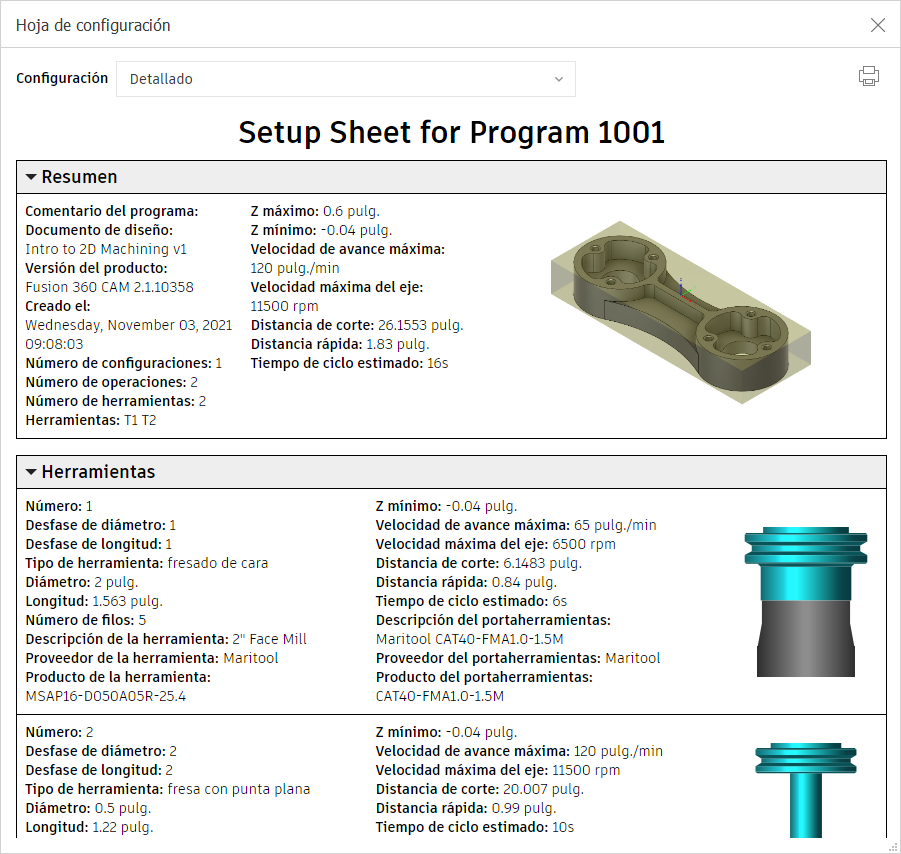

La hoja de configuración se genera y se muestra en Fusion.
Información de la hoja de configuración
La sección Resumen de la parte superior de la hoja de configuración es una descripción general del proyecto. Se muestran los totales, las horas, el sello de fecha, el origen del diseño, el número de herramientas, los desplazamientos mínimo y máximo.
La sección Herramienta contiene la información especificada en la biblioteca de herramientas. Además, se muestran el tiempo de ciclo de la operación, la distancia de corte, el rango Z máximo y el rango Z mínimo.

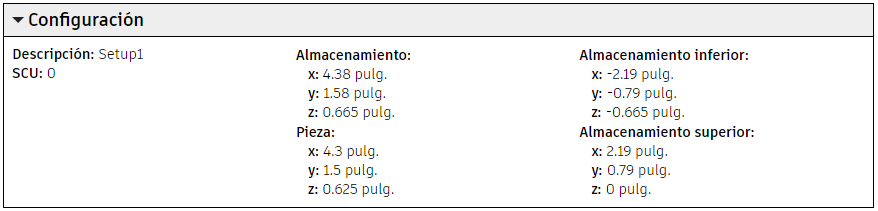

La sección Configuración contiene información sobre el tamaño del material.

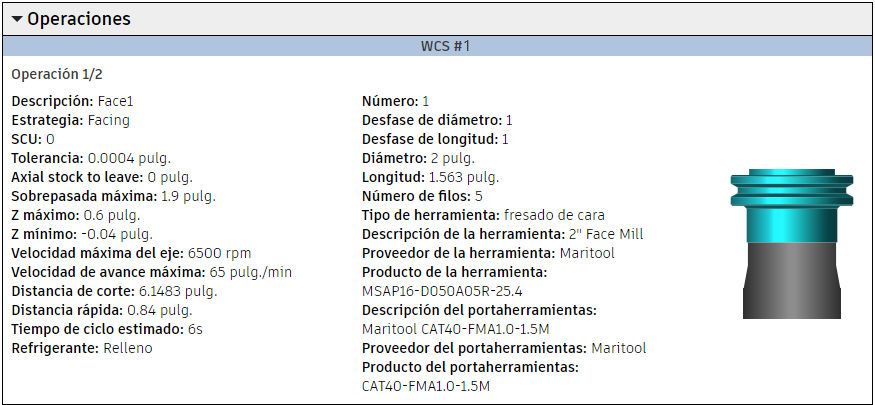

La sección Operaciones proporciona información detallada sobre cada operación.

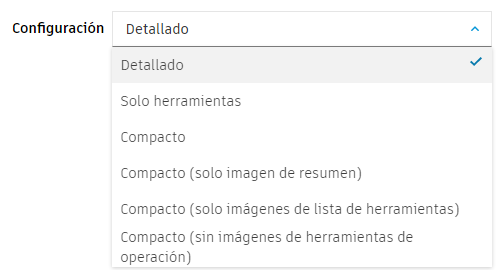

Todo esto puede ser más de lo que necesita para la hoja de configuración. Por eso tenemos diferentes configuraciones disponibles. Seleccione el menú desplegable Configuración para ver la variedad de estilos disponibles. La mayoría de ellas no necesitan explicación. Seleccione cada una y revise visualmente el contenido. La hoja de configuración se actualiza de forma instantánea.
A la derecha del menú desplegable Configuración, encontrará el icono de impresión para crear una copia impresa de la hoja de configuración.
