Referencia del programa CN

Fabricación > Configuración > Programa CN

La herramienta Programa CN realiza varias tareas. Todas están relacionadas con la salida de las operaciones de ruta de herramienta:

• Procesamiento posterior de las operaciones para crear el programa CN para la máquina herramienta.
• Agrupación de varias configuraciones para la salida como un único programa CN con varias fijaciones y desfases.
• Creación de hojas de configuración de documentación y listas de herramientas de las operaciones seleccionadas.

Este documento es una descripción general de los parámetros necesarios para posprocesar la configuración o las operaciones individuales en el código CN.

Programa CN: ficha Configuración

La ficha Configuración permite definir valores predefinidos para el procesamiento posterior. Los elementos que se ven en esta página son determinados por la máquina seleccionada en la configuración o el posprocesador seleccionado. Si no se muestra ningún posprocesador, se le solicita que seleccione un posprocesador de la biblioteca de posprocesadores.

Mecanizar y posprocesar

Si la configuración incluye una máquina, puede activar Usar configuración de máquina para acceder al posprocesador definido en la máquina seleccionada. De lo contrario, en el menú desplegable Posprocesador, seleccione el posprocesador que desee utilizar para este proyecto.

Utilizar posprocesado en cascada ejecuta un posprocesador secundario una vez que el primero ha finalizado. Crea un archivo de código adicional que se puede utilizar para paquetes de verificación o posprocesadores de terceros. Una vez activado, puede seleccionar el posprocesador secundario.

Programa

Define las funciones de fichero para la salida del código CN.

• Nombre/número: el nombre/número del programa para identificar el archivo. Consulte las muestras de códigos.

• Nombre de archivo: el nombre del archivo de salida utilizado para el programa CN. Por defecto, Nombre de archivo muestra el contenido del campo Nombre/número.

  Nota: Para examinar los archivos de salida existentes y utilizar sus nombres, active la visualización del cuadro de diálogo Guardar como. Puede hacerlo en el cuadro de diálogo de Preferencias activando General > Fabricación > Mostrar el cuadro de diálogo de Guardar como cuando se publica desde programas CN.

  Para utilizar expresiones para el nombre de archivo:

  1. Coloque el cursor sobre el campo Nombre de archivo y haga clic en el menú Más

  2. En el menú, seleccione Editar expresión para abrir el cuadro de diálogo Expresión.

• Comentario: añada un comentario al encabezado del archivo de código CN. Consulte las muestras de códigos.

• Carpeta de salida: especifica la ubicación de la carpeta en la que se guardará el programa CN de salida.

  • Para abrir la ubicación de la carpeta de salida, haga clic en el icono Abrir carpeta de salida .
  • Para seleccionar una ubicación, haga clic en el icono Seleccionar carpeta de salida .

• Publicar en centro de Fusion: se carga una copia del archivo de código CN de salida en el cliente web de Fusion. Cuando se selecciona, debe especificar la ubicación de la carpeta. Por defecto, el archivo de código CN de salida se guarda en la misma carpeta de centro que el documento.

• Extensión CN: la extensión de archivo del archivo de código CN de salida. Normalmente, se define en el posprocesador de la máquina seleccionada.

• Unidad: especifica si el archivo de código CN debe generarse en pulgadas, milímetros o en la configuración del documento.

• Abrir fichero CN en el editor: abre el fichero de código CN en el editor por defecto. El editor por defecto se puede definir en el cuadro de diálogo Preferencias.

Propiedades de publicación

Utilícelos para configurar los modificadores condicionales que pueden modificar el formato del código CN. Los elementos de este panel variarán en función del posprocesador seleccionado y de las capacidades de la máquina. Los equipos multiejes tienen más elementos que se pueden controlar. Cada sección de opciones de control puede tener títulos diferentes de los que se ven en este ejemplo.

Estas son las cosas que uno podría controlar. Consulte los ejemplos de código para obtener más información.

• Controles de los movimientos de preposición al inicio del programa (condiciones para los movimientos de inicio)
• Controla la posición del eje para los eventos de cambio de herramienta (posiciones de eje que afectan a los movimientos de inicio).
• Controla el formato de las líneas de código (formato de número de bloque/línea).
• Controla la información de encabezamiento de tarea (información de comentarios sobre la máquina y las herramientas utilizadas).
• Controla el formato del código CN y las funciones dependientes de la máquina (cambio de herramienta y códigos de uso especiales).
• Controla los límites de formato del código CN (límites mínimo y máximo de las funciones de las máquinas).

Procesamiento posterior

Si ha seleccionado la configuración o las operaciones individuales que deben convertirse en código CN, ha seleccionado el posprocesador y ha definido los parámetros mostrados anteriormente, está listo para procesar el programa para su máquina.

Haga clic en Posprocesar en la parte inferior del cuadro de diálogo para crear el programa CN según los parámetros definidos anteriormente.

Si está activado, el editor se abre con el código CN.

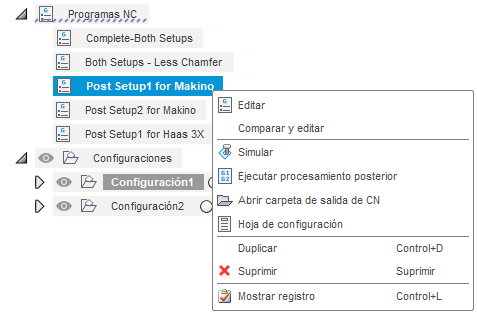

Cuando se realiza el posprocesamiento, se añade un nodo Programas CN al Navegador y se añade un programa CN debajo del nuevo nodo. Estos programas CN pueden tener nombres descriptivos. Haga clic dos veces lentamente sobre el programa CN para cambiarle el nombre.

Puede posprocesar el programa CN de nuevo con la misma configuración del posprocesador. Haga clic con el botón derecho en el programa CN y seleccione Procesamiento posterior.
