Referencia de la ficha Configuración (fresado y corte)

Esta sección cubre los parámetros que definen el tamaño del material, la forma del material, la orientación del eje del sistema de coordenadas de trabajo (SCT) y el cero de la pieza.

En la barra de herramientas Fabricación, haga clic en Configuración > Nueva configuración nueva configuración.

Si utiliza una Definición de la máquina, seleccione la máquina. Al seleccionar la máquina, se define el Tipo de operación.

En la información que aparece a continuación se presupone que ha seleccionado Fresado o Corte como Tipo de operación.

Tipo de operación de fresado

Para obtener más información, vea el vídeo Configurar un proyecto colaborativo para un diseño distribuido

Sistema de coordenadas de trabajo (SCT): Fresado y Corte

El sistema de coordenadas de trabajo (SCT) especifica el sistema global de coordenadas en el que se genera la ruta de herramienta posprocesada. El SCT toma por defecto la orientación del modelo.

cuadro de diálogo configuración: grupo de sct cuadro de diálogo configuración: grupo de sct

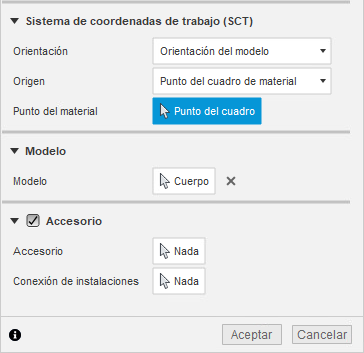

Orientación del modelo. Seleccionar eje o plano Z y eje X.

Orientación

La Orientación permite definir el plano XY de trabajo y la orientación del eje Z. El menú desplegable proporciona las siguientes opciones para definir la orientación de configuración de los ejes X, Y, Z del SCT. La Z debe apuntar siempre en dirección contraria a la cara que se piensa mecanizar.

orientación z: ejemplo de plano de mecanizado xy Selección de cara de orientación Z Selección de aristas de orientación Z
Orientación Z. Seleccionar cara perpendicular Seleccionar arista paralela.
Seleccione una cara o una arista para definir los ejes.

  1. Cara perpendicular X
  2. Línea paralela X
  3. Cara perpendicular Y
  4. Línea paralela Y
Ejemplo de torneado de configuración del SCT
Ejemplo de fresado de configuración del SCT

Voltear eje Z
Ejemplo de fresado de configuración del SCT

Voltear eje X o Y
Ejemplo de fresado de configuración del SCT Ejemplo de fresado de configuración del SCT

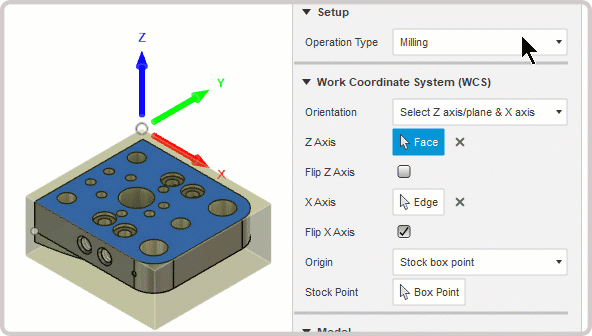

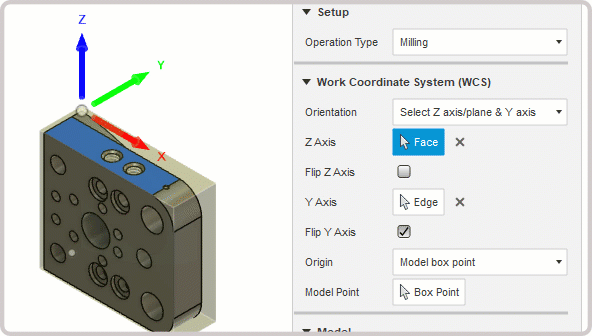

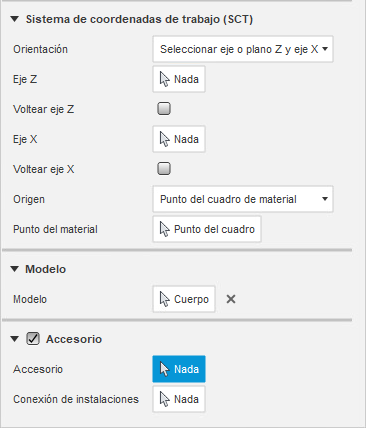

Seleccionar eje o plano Z y eje X. Seleccionar eje o plano Z y eje Y.

Origen

El Origen permite establecer la referencia para definir el cero de la pieza. El menú desplegable ofrece las opciones siguientes para localizar el origen del SCT:

Cuadro de material: punto del cuadro de modelo

Especifica el origen cero XYZ del plano de mecanizado.

ejemplo de origen del sct ejemplo de origen del sct
Seleccionar origen de esquina inferior Seleccionar origen de esquina superior

Análisis de accesibilidad

Puede evaluar las áreas a las que puede acceder la herramienta con la orientación definida actualmente mediante Análisis de accesibilidad

Análisis de accesibilidad desactivado Análisis de accesibilidad activado
Análisis de accesibilidad desactivado Análisis de accesibilidad activado

Modelo

El modelo define lo que se va a mecanizar. Por defecto, todos los modelos del lienzo se seleccionan automáticamente. Si hay varios modelos que representen varias piezas, puede seleccionar individualmente los modelos que desea incluir en la configuración.

cuadro de diálogo configuración: grupo de modelo

Accesorio

También puede especificar cualquier modelo como una instalación. Una instalación es una estructura que sujeta o soporta la pieza de trabajo durante el mecanizado, por ejemplo, un tornillo, una abrazadera o un portabrocas. Las colisiones con fijaciones se resaltan durante la simulación del material.
