Máquinas para la fabricación

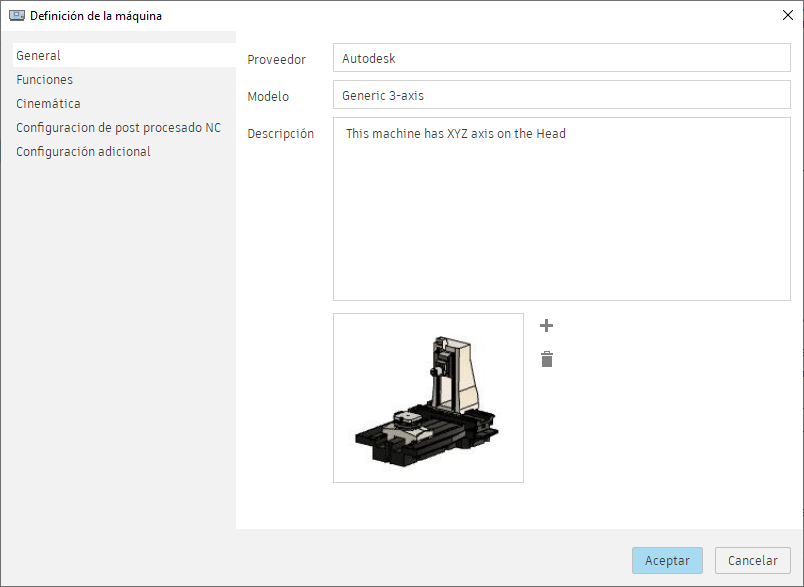

Una definición de máquina, también conocida como máquina, es un conjunto de parámetros que describen las características físicas y operativas de una máquina CNC o una impresora aditiva. Las definiciones de máquina permiten optimizar los procesos de fabricación y simular los movimientos de las máquinas con mayor precisión.
Una definición de máquina incluye una gama de parámetros que determinan cómo funciona la máquina y qué puede hacer. En las máquinas CNC, estos parámetros incluyen las funciones de la máquina, como fresado, torneado o corte, y su cinemática.
Aunque no es necesario utilizar una definición de máquina en configuraciones de fresado, torneado o corte, puede mejorar el proceso de fabricación. Las operaciones en una configuración que utiliza una definición de máquina son específicas de esa máquina, optimizándolas para las capacidades de la máquina CNC. En las configuraciones aditivas, se requiere utilizar una definición de máquina.
Búsqueda y almacenamiento de definiciones de máquina

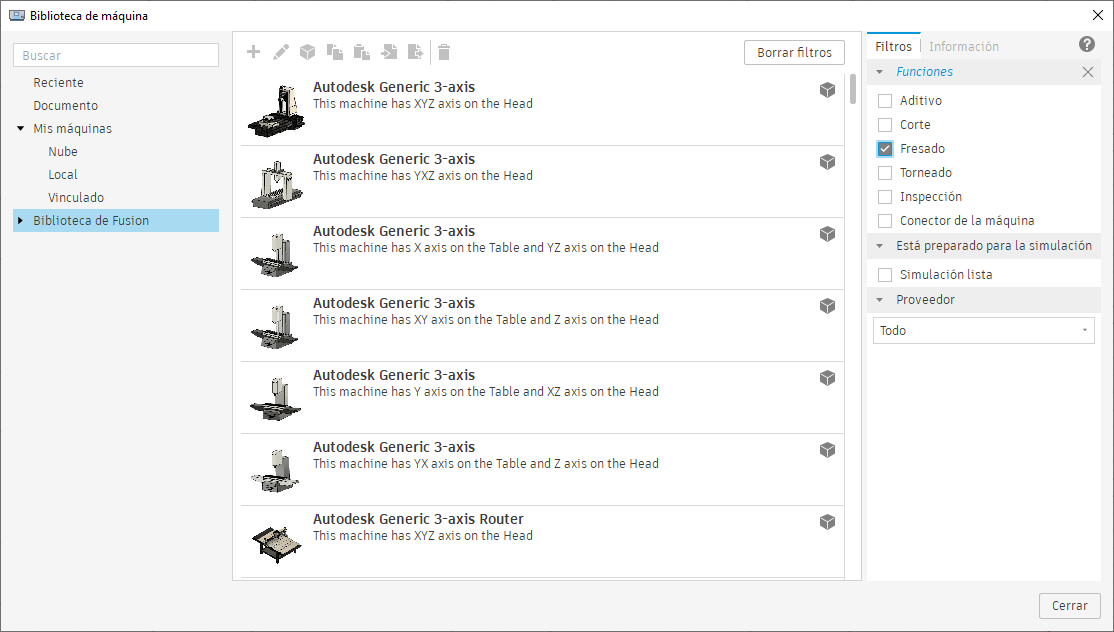

Las definiciones de máquina se almacenan en la Biblioteca de máquinas, que contiene varias carpetas para diferentes orígenes. La carpeta Biblioteca de Fusion ofrece una amplia gama de definiciones de máquina predefinidas que se pueden copiar y utilizar directamente. Si una definición de máquina no coincide con la máquina física, puede editarla o crear una para que cumpla con sus necesidades específicas. Las carpetas personales permiten almacenar las definiciones de máquina localmente o en la nube.
Vincular posprocesadores
Un posprocesador convierte las operaciones de fabricación en un idioma que una máquina CNC puede entender. Esta acción se conoce como procesamiento posterior o posprocesado. La salida del procesamiento posterior es un fichero CN, normalmente en forma de código G. El fichero CN se exporta desde Fusion, se transfiere al controlador de la máquina CNC y, a continuación, se ejecuta en la máquina CNC.
En las máquinas CNC, puede vincular un posprocesador a una definición de máquina. Cuando se vincula un posprocesador, el código CN generado al posprocesar operaciones se optimiza para las capacidades de la máquina específica.
Mejora de la simulación con modelos de máquina
Un modelo de máquina es un archivo de diseño de Fusion que contiene el modelo 3D de una máquina CNC. Al vincular una definición de máquina a un modelo de máquina, puede visualizar los movimientos de la máquina CNC durante la simulación de la máquina. Esto proporciona una representación más realista de cómo se mueve la máquina CNC física cuando se ejecuta el código CN. Además, ayuda a identificar posibles problemas, como colisiones, antes de ejecutar el código CN en la máquina CNC física.
Las definiciones de máquina de la carpeta de la Biblioteca de Fusion suelen tener un modelo de máquina vinculado. Sin embargo, a menudo se puede obtener un modelo de máquina del fabricante de la máquina CNC para garantizar una representación precisa de la geometría de la máquina. También puede crear su propio modelo de máquina personalizándolo según sea necesario. Si desea configurar un modelo de máquina, utilice el Generador de máquinas.
Configuración multiejes en definiciones de máquina
En las máquinas CNC con cuatro o más ejes, puede especificar la configuración de varios ejes en su definición de máquina. Estas configuraciones permiten optimizar el rendimiento de la máquina y evitar posibles problemas durante el mecanizado. Algunos ejemplos de elementos que puede configurar son:
Retraer y reconfigurar los parámetros, que permiten que la máquina se mueva automáticamente y evite los despejes que se producen cuando la máquina supera sus límites físicos.
Métodos de velocidad de avance multiejes para garantizar movimientos de herramienta suaves y eficientes.
Configuración de gestión de singularidad para optimizar rutas de herramienta multiejes simultáneas y evitar posibles problemas que puedan surgir de singularidades, que son puntos en los que dos o más ejes de herramienta se alinean y limitan el rango de movimiento de la máquina.
