Referencia de la ficha Configuración (torneado o fresado/torneado)
Esta sección cubre los parámetros que definen el tamaño del material, la forma del material, la orientación del eje del sistema de coordenadas de trabajo (SCT) y el cero de la pieza.
En la barra de herramientas Fabricación, haga clic en Configuración > Nueva configuración
.
Si utiliza una Definición de la máquina, seleccione la máquina. Al seleccionar la máquina, se define el Tipo de operación.
En la información que aparece a continuación se presupone que ha seleccionado Torneado o Fresado/Torneado como Tipo de operación.

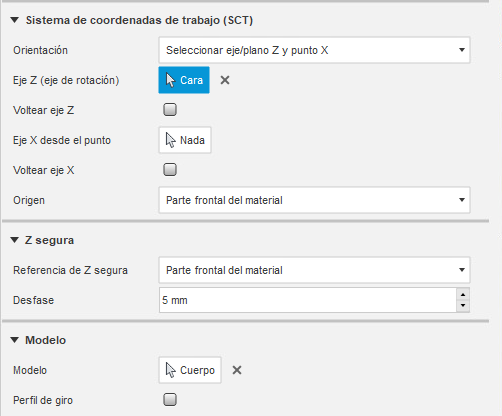

Sistema de coordenadas de trabajo (SCT): Torneado o Fresado/Torneado
El SCT permite definir el plano de corte ZX y la orientación del eje Z. La Z se encuentra casi siempre en la línea central de la pieza y debe apuntar en dirección contraria al lado del portabrocas/de la sujeción de la pieza.
 |
 |

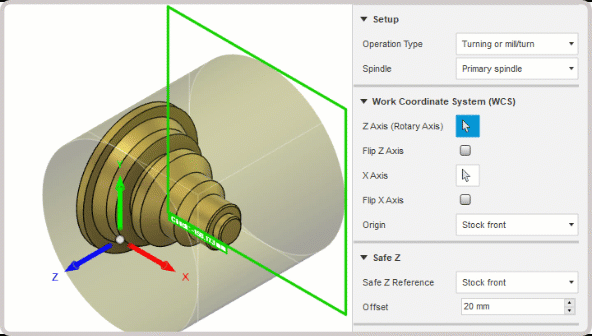

Las opciones de SCT para una operación de fresado/torneado.
- Eje Z (eje de rotación): especifica el eje alrededor del cual gira la pieza. Seleccione un cilindro o una línea de boceto.
- Voltear eje Z: voltea el eje Z 180 grados.
- Eje X: especifica la orientación del eje X de la pieza. Seleccione una arista o un boceto de línea.
- Voltear eje X: voltea el eje X 180 grados.
- Origen: puede elegir la Parte frontal del material, Parte posterior del material, Parte delantera del modelo o Parte trasera del modelo como el origen de la pieza.
 Eje Z (eje de rotación) Seleccionar un cilindro |
 Voltear eje Z |
 Eje X Línea de boceto seleccionada |
 Voltear eje X |
Origen
El Origen permite establecer la referencia para definir el cero de la pieza. El menú desplegable ofrece las opciones siguientes para localizar el origen del SCT:
- Parte frontal del material: permite establecer la referencia con respecto a la parte frontal del material.
- Parte posterior del material: permite establecer la referencia con respecto a la parte posterior del material.
- Parte delantera del modelo: permite establecer la referencia con respecto a la parte delantera del modelo.
- Parte trasera del modelo: permite establecer la referencia con respecto a la parte trasera del modelo.
- Punto seleccionado: seleccione un vértice o una arista para la referencia de origen.
- Parte frontal del portabrocas: permite establecer la referencia con respecto a la posición del portabrocas.

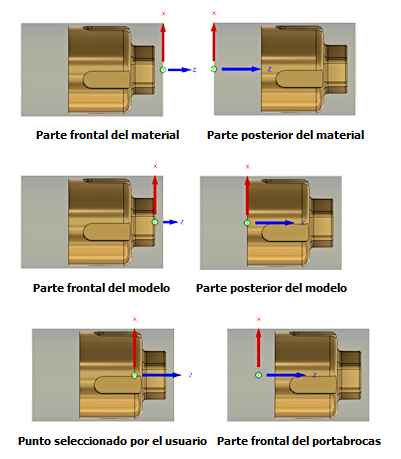

Posición de referencia de origen
Z segura
Define la posición de retracción Z. La retracción del eje Z seguro se coloca al inicio o al final de la ruta de herramienta. La posición de referencia Z segura puede ser desde el origen del SCT o desde el material. Defina el Desfase para proporcionar suficiente espacio libre para la herramienta.
 Origen del SCT Referencia frontal y desfase |
 Origen del SCT Referencia posterior y desfase |
 Referencia frontal del material y desfase |
 Referencia posterior del material y desfase |
Modelo
El modelo define lo que se va a mecanizar. Por defecto, todos los modelos del lienzo se seleccionan automáticamente. Si hay varios modelos que representen varias piezas, puede seleccionar individualmente los modelos que desea incluir en la configuración.

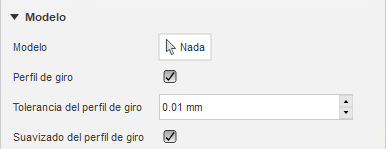

Perfil de giro
Algunas piezas requieren operaciones de fresado posteriores. Si la pieza de torneado tiene agujeros transversales, ranuras transversales o entalladuras, puede utilizar la opción Perfil de giro para aproximar un perfil 2D en operaciones de torneado de 2 ejes.
 |
 |
| Perfil de giro desactivado | Perfil de giro activado |
- Tolerancia del perfil de giro: especifica la tolerancia para la generación del perfil de giro.
- Suavizado del perfil de giro: active esta opción para suavizar el perfil.
Portabrocas
Referencia del portabrocas y Desfase
También puede especificar la posición de referencia y la distancia de desfase a la cara del portabrocas.
 |
Seleccione la referencia de la cara del portabrocas.
|
