Trabajar con la longitud de calibre de los portaherramientas y los ensamblajes de herramienta

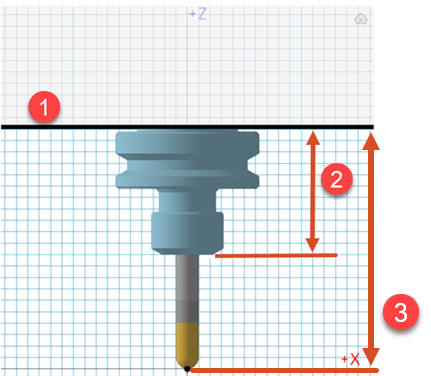

Una línea de calibre (1) es una línea de referencia para la medición. Representa el punto de enlace del portaherramientas al eje. La longitud de calibre del portaherramientas (2) representa la altura total de los segmentos del portaherramientas por debajo de la línea de calibre. La longitud de calibre de un ensamblaje de herramienta (3) es la distancia entre la línea de calibre y la punta de la herramienta.

Defina la línea de calibre de un portaherramientas para representar con precisión el portaherramientas en el eje o el material de herramienta. También puede comparar la longitud de calibre del portaherramientas en Fusion con la longitud de calibre medida del portaherramientas o el ensamblaje de herramienta.

Definir la longitud de calibre de un portaherramientas

1. En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de herramientas .

2. En la Biblioteca de herramientas, en el panel izquierdo, en las carpetas Documentos, Local o Nube, seleccione la biblioteca que contiene el portaherramientas.

3. Haga clic en Editar herramienta .

   Sugerencia: Si no existe un portaherramientas, haga clic en Nueva herramienta y seleccione Portaherramientas para crear un portaherramientas.

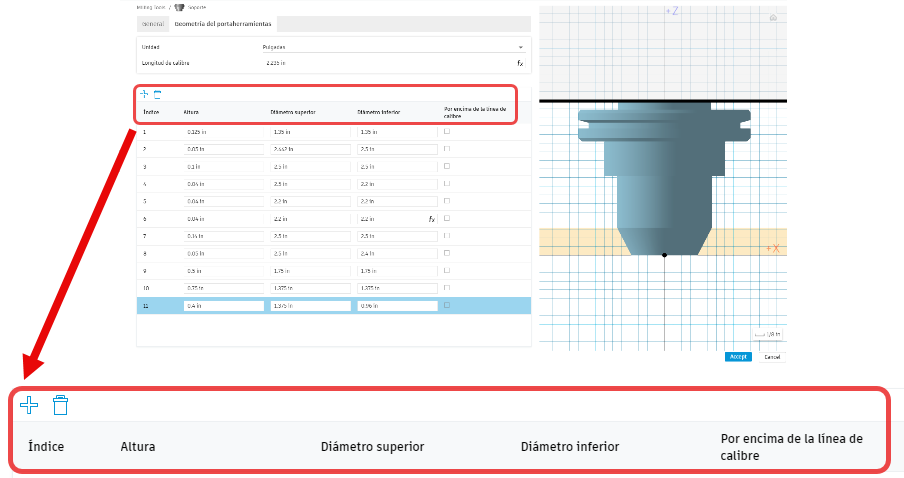

4. En el cuadro de diálogo que se abre, haga clic en la ficha Geometría del portaherramientas.

5. Haga clic en Añadir segmento o Suprimir segmento según sea necesario para añadir o suprimir segmentos del portaherramientas.



   Nota: La Longitud de calibre calculada se actualiza al añadir o suprimir segmentos.

6. Pasos opcionales:

   • Para excluir un segmento del cálculo de la Longitud de calibre, seleccione la casilla de verificación Sobre la línea de calibre.

   • Para cambiar la Longitud de calibre calculada a una longitud definida por el usuario, escriba un nuevo valor en el cuadro.

     Nota: La Longitud de calibre debe ser un valor positivo y no debe superar la altura total de todos los segmentos.

Editar la longitud de calibre de un ensamblaje de herramienta

Después de crear un portaherramientas, puede copiarlo y aplicarlo a otra herramienta.

Asegúrese de comprobar y editar, si es necesario, la longitud de calibre de un ensamblaje de herramienta y la longitud de la herramienta por debajo del portaherramientas.

1. En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de herramientas .

2. Seleccione la herramienta en la que ha copiado y aplicado el portaherramientas.

3. Haga clic en Editar herramienta .

   Nota: Solo se pueden modificar las herramientas de las carpetas Documentos, Local y Nube.

4. En el cuadro de diálogo que aparece, haga clic en la ficha Cortador.

5. En el grupo Ensamblaje de herramienta, edite la Longitud de calibre.

6. En el grupo Geometría, edite la Longitud por debajo del portaherramientas para la herramienta actual.

7. En la vista preliminar de la herramienta 3D, compruebe el ensamblaje de la herramienta.

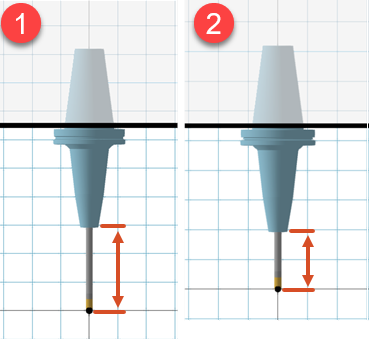

   Un ensamblaje de herramienta después de editar la longitud de calibre (1). Un ensamblaje de herramienta después de editar la longitud de calibre y la longitud por debajo del portaherramientas (2).
