Reemplazar una herramienta sin volver a calcular una ruta de herramienta
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Los pasos opcionales 1-4 muestran cómo dividir una ruta de herramienta antes de utilizar la modificación Reemplazar herramienta.
(Opcional) En el Navegador, seleccione la ruta de herramienta que desea dividir.
(Opcional) En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Modificar > Recortar

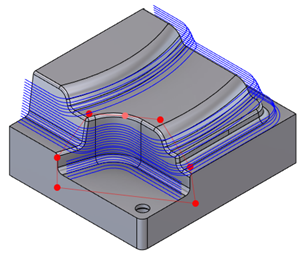

. Aparece el cuadro de diálogo Recortar.(Opcional) En el lienzo, con Polígono seleccionado para Tipo de recorte, haga clic en tres o más puntos para crear un contorno cerrado alrededor del área de la ruta de herramienta que desea dividir para poder utilizar una herramienta diferente.

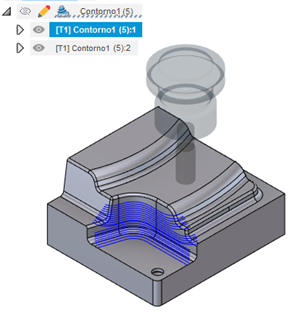

(Opcional) En el cuadro de diálogo Recortar, en el menú desplegable Mantener, seleccione Ambos. La ruta de herramienta se divide en rutas de herramienta secundarias, lo que se representa en el navegador.
En el Navegador, seleccione la ruta de herramienta en la que desea reemplazar la herramienta.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Modificar > Reemplazar herramienta
.En el cuadro de diálogo Reemplazar herramienta, haga clic en Seleccionar para elegir una herramienta. Se abre la Biblioteca de herramientas.
En la Biblioteca de herramientas, seleccione una herramienta. La geometría de la punta de la herramienta debe ser la misma que la de la herramienta original, mientras que la geometría, como la longitud de la herramienta, puede ser diferente.
Haga clic en Seleccionar para confirmar la selección.
(Opcional) Cambie los valores de Avance y velocidad si es necesario.
(Opcional) Para añadir notas como ayuda para recordar posteriormente por qué se estaba realizando la modificación, escriba texto en el cuadro Notas. Las notas aparecen al colocar el puntero sobre la modificación en la secuencia temporal.
Haga clic en Aceptar. La nueva herramienta seleccionada se utiliza en la ruta de herramienta sin volver a calcular la ruta de herramienta.
Ejemplo
En este vídeo se explica cuándo y cómo se utiliza el comando Reemplazar herramienta.
