Reemplazo de herramientas (modificación)
Fusion Manufacturing Extension
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Reemplace la herramienta que una ruta de herramienta utiliza sin necesidad de volver a calcularla.
Importante: Dado que la modificación Reemplazar herramienta no vuelve a calcular la ruta de herramienta, compruebe en la simulación que la herramienta sigue la ruta de herramienta según lo previsto.

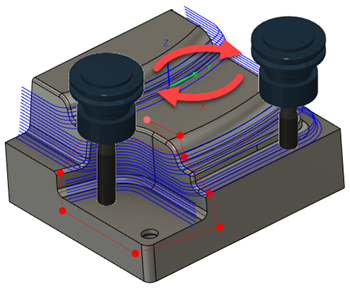

Ilustración de la división de una ruta de herramienta y, a continuación, el reemplazo de una herramienta corta por otra más larga
Puede cambiar los parámetros de Avance y velocidad de una herramienta y cambiar cualquier geometría que no esté asociada a la punta de la herramienta, como:
- Longitud total
- Longitud por debajo del soporte
- Longitud del saliente
- Longitud del surco
Nota: Si utiliza la modificación Reemplazar herramienta en una ruta de herramienta secundaria, pero después cambia la herramienta en la ruta de herramienta principal, la herramienta en la ruta de herramienta secundaria permanece igual si tiene la misma geometría de punta con la nueva herramienta de la ruta de herramienta principal. Si la geometría de la punta no es la misma, aparece un mensaje de advertencia y la nueva herramienta de la ruta de herramienta principal se utiliza en la ruta de herramienta secundaria.
