Borrar pasadas o segmentos de una ruta de herramienta

1. En el Navegador, seleccione la ruta de herramienta que desea modificar.

2. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Modificar > Suprimir pasadas .

3. En el cuadro de diálogo Suprimir pasadas, elija un Tipo de selección de Pasadas o Segmentos .

   Nota: Al utilizar Suprimir pasadas, utilice la vista ortogonal. Haga clic con el botón derecho en ViewCube y seleccione Ortogonal.

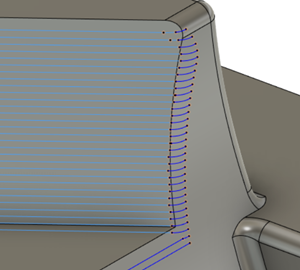

4. En el lienzo, seleccione las pasadas o los segmentos que desee eliminar. En medio de una selección, puede cambiar el Tipo de selección y eliminar una combinación de pasadas y segmentos en una sola modificación. Si desea anular la selección de pasadas o segmentos, puede mantener pulsada la tecla Ctrl (Windows) o Command (MacOS) y hacer clic en ellos.

   Para facilitar la selección de segmentos, puede visualizar puntos en la ruta de herramienta mediante Visibilidad de ruta de herramienta para ver dónde comienzan y terminan los segmentos.

   .

   Sugerencia: Utilice la selección de ventana o captura para seleccionar varias pasadas o segmentos de forma más rápida. Coloque el ratón sobre el campo Selección para obtener más información.

5. (Opcional) Para invertir la selección de pasadas y segmentos, haga clic en Invertir selección .

6. (Opcional) Para añadir notas como ayuda para recordar posteriormente por qué se estaba realizando la modificación, escriba texto en el cuadro Notas. Las notas aparecen al colocar el puntero sobre la modificación en la secuencia temporal.

7. En el cuadro de diálogo Suprimir pasadas, haga clic en Aceptar. Las pasadas y los segmentos se suprimen y las entradas, salidas y uniones de la ruta de herramienta restante se vuelven a calcular.

Ejemplo

Vea este vídeo para saber cuándo utilizar Suprimir pasadas en lugar de recortar la ruta de herramienta, y vea los distintos métodos de selección que puede utilizar.
