Mover la posición de entrada de una herramienta

1. En el Navegador, seleccione la ruta de herramienta que desea modificar. La ruta de herramienta seleccionada debe contener pasadas de ruta de herramienta cerradas porque solo se puede cambiar la posición de entrada de una herramienta en pasadas de ruta de herramienta cerradas.

2. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Modificar > Mover posiciones de entrada. Aparece el cuadro de diálogo Mover posiciones de entrada.

3. Con el botón Selección resaltado en el cuadro de diálogo Mover posiciones de entrada, en el lienzo, haga clic en dos puntos y colóquelos para crear el boceto de una línea. Puede crear más de una línea si es necesario para dirigirse a distintas áreas de la ruta de herramienta.

   Nota: Al utilizar Suprimir pasadas, utilice la vista ortogonal. Haga clic con el botón derecho en ViewCube y seleccione Ortogonal.

   .

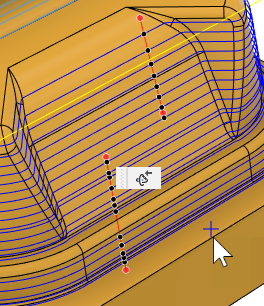

   Los puntos aparecen en la intersección entre las líneas de boceto y las pasadas de ruta de herramienta cerradas como una vista preliminar para mostrar dónde se encontrarán las nuevas posiciones de entrada de la herramienta nueva.

4. (Opcional) Para añadir notas como ayuda para recordar posteriormente por qué se estaba realizando la modificación, escriba texto en el cuadro Notas. Las notas aparecen al colocar el puntero sobre la modificación en la secuencia temporal.

5. En el cuadro de diálogo Mover posiciones de entrada, haga clic en Aceptar. Esto confirma las nuevas posiciones de entrada de la herramienta y vuelve a calcular las entradas, salidas y uniones afectadas.

Ejemplo

Vea este vídeo para ver cuándo es útil mover la posición de entrada de la herramienta.
