Generar una trayectoria de herramienta de acanalado único de torneado
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en la ficha Torneado > Torneado > Acanalado único de torneado
.Se abre el cuadro de diálogo Acanalado único.

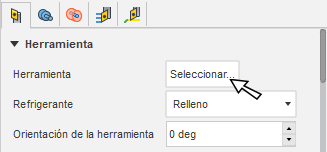

En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo** Biblioteca de herramientas, seleccione una herramienta de la **Biblioteca Fusion, la biblioteca de Herramientas de torneado.
Sugerencia: Seleccione una herramienta de acanalado DE o DI para este tipo de ruta de herramienta.
En el grupo Configuración de la herramienta, seleccione una opción de Rotación del eje.
Adelante (en sentido horario) y Atrás (sentido antihorario) son relativos al eje principal mientras se mira desde detrás del portabrocas. Asegúrese de que el eje gire hacia la inserción de la herramienta.
Nota: Este parámetro solo cambia la dirección del eje y no afecta a la orientación de la herramienta. Confirme visualmente los resultados de la simulación y compruebe los códigos M del eje en la salida posprocesada antes de ejecutar el código en una máquina CNC.En la ficha Geometría, haga clic en Seleccionar junto a Posiciones de acanalado y seleccione cualquier arista, punto o vértice que represente uno o más acanalados que desee mecanizar.
Para colocar la dirección del acanalado, defina la Alineación lateral de ranura en la parte Frontal, Posterior o Central del punto seleccionado.
En la ficha Radios, ajuste el área para mecanizar en X. Defina el área de contención de corte del Radio exterior y el Radio interior.
En la ficha Pasadas, seleccione la casilla de verificación Parada del seguidor antes de la retracción y defina un Período de pausa para la profundidad final.
(Opcional) Para dividir cortes más profundos en varios pasos, seleccione la casilla de verificación Usar picoteo y defina las distancias de Profundidad de picoteo y Retracción de picoteo.
Haga clic en Aceptar.

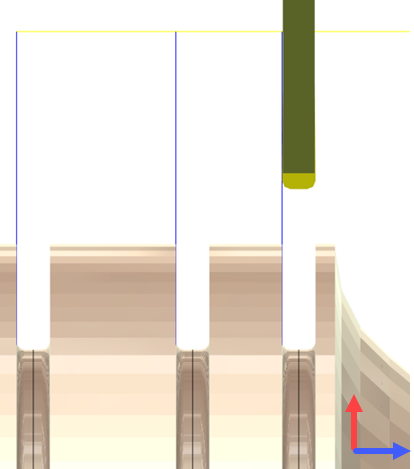

La ruta de herramienta tiene el siguiente aspecto.
