Estrategia de acanalado único de torneado

La estrategia Ranurado único de torneado elimina material para crear un ranurado en las posiciones seleccionadas de la pieza. Crea un acanalado de la misma anchura que la anchura de acanalado del inserto de la herramienta. Es útil para realizar un acanalado de espacio libre detrás de la rosca.

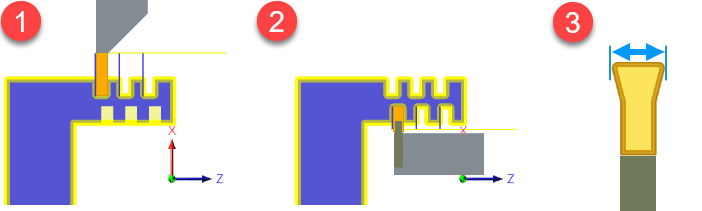

Acanalado único de torneado en el diámetro exterior (1) y en el diámetro interior (2). La anchura de cada ranurado es igual al parámetro Anchura de ranurado del inserto de la herramienta (3).

Modos

Puede crear acanalados en el diámetro exterior (DE) de la pieza y en el diámetro interior (DI) de la pieza. Se denomina acanalado exterior y acanalado interior, respectivamente.

Al ajustar el parámetro Orientación de la herramienta, puede crear acanalados en áreas inclinadas.

Geometría

Especifique Posiciones de acanalado seleccionando una arista de cada acanalado. Puede mecanizar uno o más acanalados en una ruta de herramienta. Por defecto, Fusion coloca el inserto de la herramienta en el eje de la geometría de acanalado. Para alinear la posición de la inserción con uno de los lados del acanalado, cambie el parámetro Alineación del lado del acanalado.

Pasadas

Para mejorar la precisión del mecanizado y el acabado de la superficie, active la casilla de verificación Utilizar picoteo. Mientras se realiza el picoteo, la herramienta realiza varios cortes más superficiales en la pieza. Resulta útil cuando se mecanizan acanalados profundos o materiales duros.

Para mejorar la evacuación de virutas, seleccione la casilla de verificación Parada del seguidor antes de la retracción y especifique Período de pausa. Detiene los movimientos axiales de la herramienta en la parte inferior del ranurado, mientras que el eje sigue girando. Las esperas también ayudan a mejorar la precisión y la coherencia del mecanizado.
