Generar una ruta de herramienta de rosca de torneado

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en la ficha Torneado > Torneado > Rosca de torneado .

   Se abre el cuadro de diálogo Rosca.

2. En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo** Biblioteca de herramientas, seleccione una herramienta de la **Biblioteca Fusion, la biblioteca de Herramientas de torneado.

   Sugerencia: Seleccione una herramienta de rosca DE o DI para este tipo de trayectoria.



3. En el grupo Configuración de la herramienta, seleccione una opción de Rotación del eje.

   Adelante (en sentido horario) y Atrás (sentido antihorario) son relativos al eje principal mientras se mira desde detrás del portabrocas. Asegúrese de que el eje gire hacia la inserción de la herramienta.

   Nota: Este parámetro solo cambia la dirección del eje y no afecta a la orientación de la herramienta. Confirme visualmente los resultados de la simulación y compruebe los códigos M del eje en la salida posprocesada antes de ejecutar el código en una máquina CNC.

4. En la ficha Geometría, seleccione un Método de definición:

   • Manual: permite introducir valores para definir manualmente la geometría de rosca.
   • Estándar: permite seleccionar roscas generadas por Fusion y detectar valores para definir la geometría de rosca automáticamente.

5. En función de la selección de Método de definición, establezca las distintas opciones de Rosca.

6. En el lienzo, seleccione la cara cilíndrica en la que desea crear la trayectoria de herramienta de Rosca.

7. Defina los parámetros de Confinamiento para controlar el punto inicial y el punto final de la trayectoria de herramienta de roscado en Z.

8. En la ficha Radios, especifique el radio de Espacio libre.

9. En la ficha Pasadas, seleccione el Modo de alimentación para especificar cómo entra la herramienta en los cortes de profundidad.

10. En el grupo Profundidades de corte, ajuste la profundidad de la Primera pasada.

11. (Opcional) Para repetir el paso vertical final para eliminar cualquier material que quede debido a una posible deflexión de la herramienta, seleccione la casilla de verificación Pasada de muelle.

12. (Opcional) Para generar el movimiento de roscado como un ciclo fijo de código G de la máquina, seleccione Usar ciclo.

    Nota: Esto puede requerir modificaciones de posprocesador específicas para su control de máquina.

13. Haga clic en Aceptar.

    La ruta de herramienta se genera y se muestra en el lienzo.

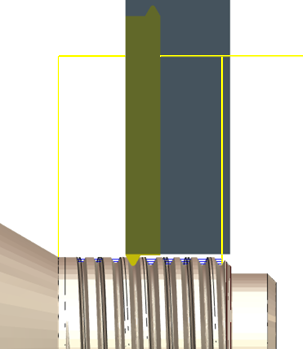

Activación de una rosca en el diámetro exterior de la pieza.
