Estrategia de rosca de torneado
La estrategia Rosca de torneado crea roscas cilíndricas y cónicas en una pieza torneada.

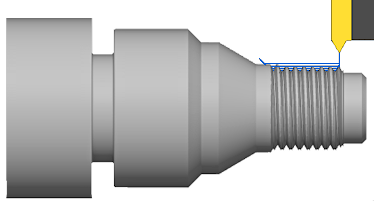

Activación de la rosca en el diámetro exterior de la pieza.
Modos
El Modo de torneado determina en qué lado de la geometría se mecanizan las roscas:
- Roscado exterior: crea roscas en el exterior de la geometría seleccionada.
- Roscado interior: crea roscas en el interior de la geometría seleccionada.
Método de definición
Método de definición determina cómo se definen la geometría y los parámetros de la rosca:
- Manual: permite introducir valores para definir manualmente la geometría de rosca.
- Estándar: permite seleccionar roscas generadas por Fusion y detectar valores para definir la geometría de rosca automáticamente.
Geometría
Seleccione una o varias caras en las que crear una rosca. Para contener la ruta de herramienta dentro de límites específicos, especifique los parámetros de Confinamiento.
Rosca
Puede mecanizar una rosca hacia la derecha o hacia la izquierda. Una herramienta de roscado elimina material para crear una rosca con el paso, el diámetro y la profundidad necesarios.

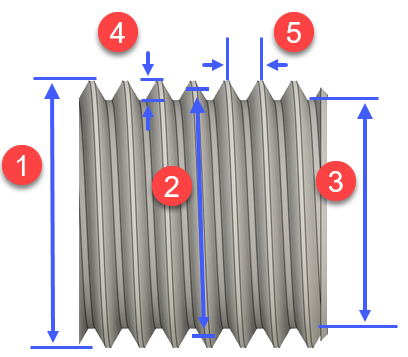

Rosca a derecha; diámetro mayor (1), diámetro de separación (2), diámetro menor (3), profundidad de rosca (4), paso de rosca (5).
Primera pasada
Al programar una operación de roscado de torneado, el primer corte puede producirse a menudo a una gran profundidad, lo que puede provocar vibraciones excesivas y desgaste de la herramienta. Aunque no ocurre al cortar materiales más suaves, sino con materiales más difíciles, es importante determinar la profundidad del primer corte para mejorar las condiciones de corte.
Ciclo fijo
Para generar el movimiento de roscado como un ciclo fijo, seleccione la casilla de verificación Usar ciclo en la ficha Pasadas. Sin embargo, esto puede limitar algunas de las operaciones disponibles. Un ciclo fijo es una secuencia de operaciones programadas con un código G que una máquina de torneado puede realizar. Simplifica la programación de rutas de herramienta.
Para obtener más información, vea el vídeo Subproceso de torneado.
