Generar una ruta de herramienta de cara de torneado
En la barra de herramientas del área de trabajo Fabricación, haga clic en Torneado > Torneado > Cara de torneado
.Se abre el cuadro de diálogo Trazo.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo** Biblioteca de herramientas, seleccione una herramienta de la **Biblioteca Fusion, la biblioteca de Herramientas de torneado.

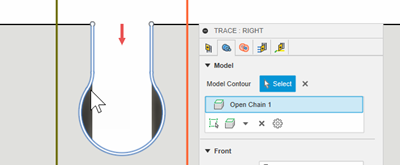

En la ficha Geometría, seleccione un contorno del modelo o del boceto para controlar la ruta de herramienta.
Puede contener el área de la ruta de herramienta en el eje Z, con un contorno frontal y posterior. Puede extender el Modo frontal o el Modo posterior seleccionado introduciendo un valor de Desfase.
En la ficha Radios, ajuste el área para mecanizar en X. Establezca el punto inicial de un corte en el Radio exterior y el punto final de un corte en el Radio interior.
En la ficha Pasadas, en el menú desplegable Compensación de lado a lado seleccione una opción para determinar qué lado del contorno del modelo mecanizar.
Pasos opcionales:
- Para realizar un movimiento de retracción más seguro a lo largo del contorno, active la casilla de verificación Volver en curva.
- Para tener direcciones fijas para los movimientos de entrada/salida cuando la opción Compensación de lado a lado no está establecida en Centro, en la ficha Vinculación, seleccione Utilizar dirección principal fija.
- Para cortar con la arista posterior de una herramienta de acanalado, puede compensar la anchura de la herramienta y comprobar si hay colisiones en la arista posterior con respecto al modelo activando la casilla de verificación Compensar la anchura de la herramienta.
Haga clic en Aceptar.
