Organización de cotas

Descubra cómo utilizar la herramienta Organizar cotas para apilar o alinear cotas lineales o angulares en el espacio de trabajo Dibujo en Fusion.

Cotas de apilamiento

Ajuste el espaciado entre cotas lineales o angulares.

1. En la barra de herramientas, seleccione Cotas > Organizar cotas

   Se abre el cuadro de diálogo de Organizar cotas. La opción Apilar está seleccionada por defecto.

2. Seleccione la cota base sobre/ debajo de la que se apilarán todas las demás cotas.

3. Seleccione todas las demás cotas que desee apilar.

4. Acepte el espaciado por defecto (distancia) o especifique un espaciado personalizado entre las cotas apiladas.

5. Haga clic en Aceptar.

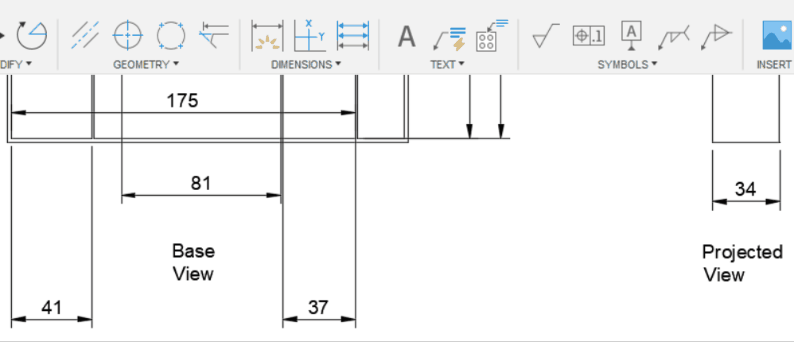

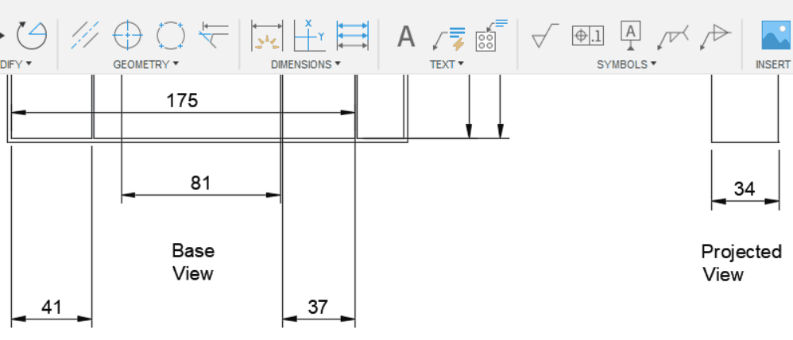

Alinear cotas

Alinee cotas lineales o angulares dentro de una vista o entre varias vistas.

1. En la barra de herramientas, seleccione Cotas > Organizar cotas

   Se abre el cuadro de diálogo de Organizar cotas. La opción Apilar está seleccionada por defecto.

2. Seleccione la opción Alinear para el Tipo.

3. Seleccione la cota base con la que se alinearán las demás cotas.

4. Seleccione todas las demás cotas que desee alinear.

5. Haga clic en Aceptar.
