Crear cotas automáticas

Descubra cómo utilizar la herramienta Cota automática en el espacio de trabajo Dibujo en Fusion para crear y personalizar las cotas que se crearon de forma automática.

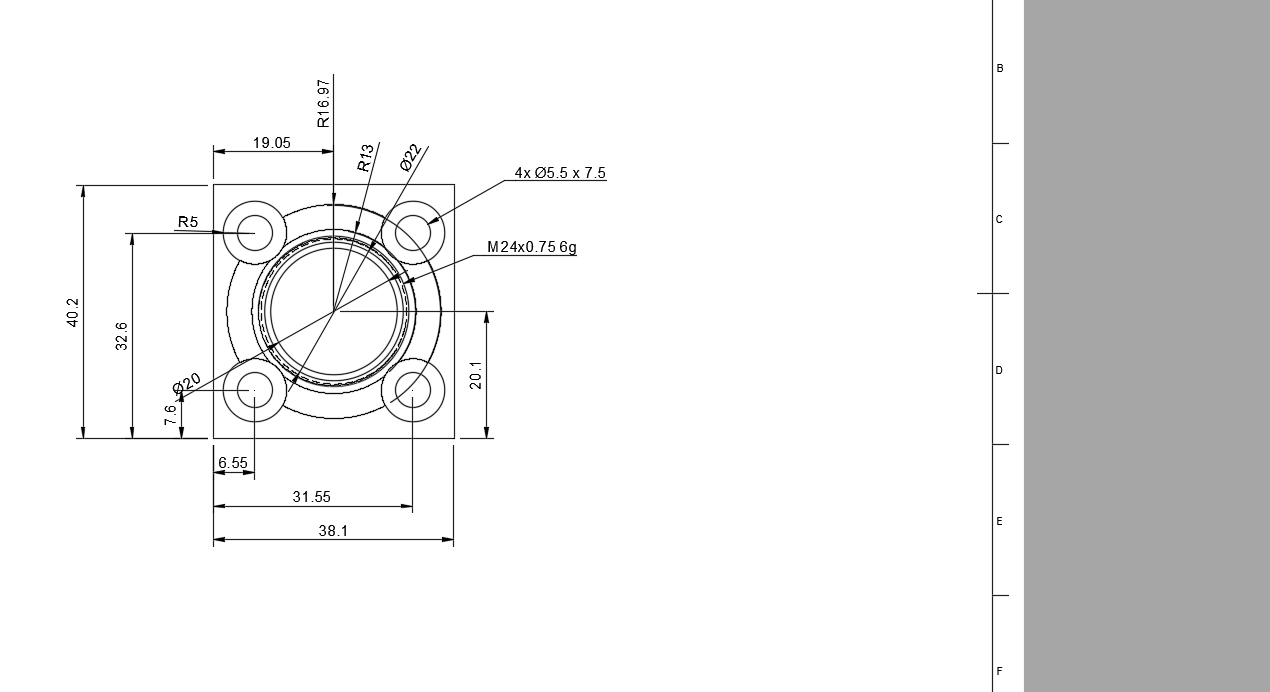

Crear cotas automáticas

1. En la barra de herramientas, seleccione Cota > Cota automática .

   Se abre el cuadro de diálogo Cota automática.

2. En el cuadro de diálogo Cota automática, seleccione la estrategia de cota que mejor se adapte al dibujo.

3. Personalice la estrategia seleccionada.

   • (Opcional) Si procede, seleccione la Ubicación de referencia:
     • Parte inferior izquierda
     • Parte inferior derecha
     • Parte superior izquierda
     • Parte superior derecha
     • Manual
   • (Opcional) Arrastre el manipulador para cambiar la densidad de las cotas.

4. Pulse Enter o haga clic en Aceptar.

Las cotas se personalizan y se muestran en el plano.

Reubicar cotas automáticas

1. En la barra de herramientas, seleccione Cota > Cota automática .

   Se abre el cuadro de diálogo Cota automática.

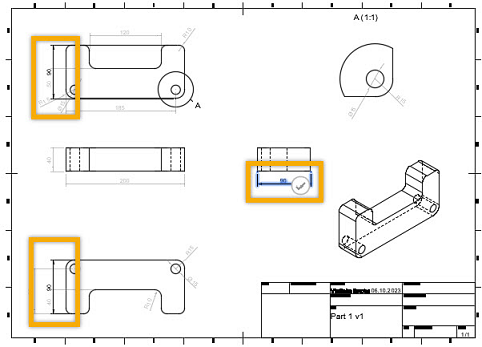

2. En el lienzo, identifique la cota que desea reubicar.

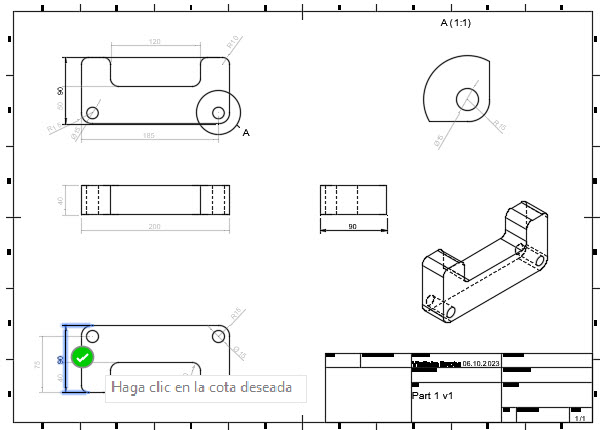

3. Haga clic en la cota que quiera reubicar. Tenga en cuenta que otras cotas se difuminan en el fondo y aparecen las ubicaciones alternativas de la cota seleccionada.

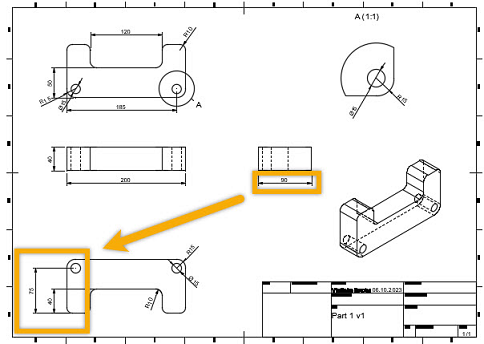

4. Haga clic en la nueva ubicación deseada y confirme la acción haciendo clic en la marca de verificación verde.



5. Haga clic en Aceptar en el cuadro de diálogo Cota automática.

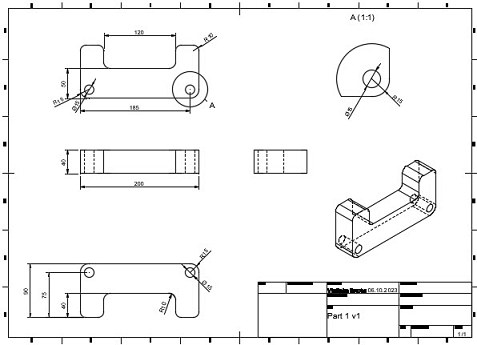

   La cota se muestra en la nueva ubicación.
