Vistas base

En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Vista base para crear una vista base de un diseño.

Una vista base es la primera vista de dibujo que se coloca en un plano. Una vista base es una proyección directa del diseño 3D, vista desde una dirección específica.

Cuando se crea un dibujo nuevo, Fusion solicita la colocación de una vista base. Después de colocar una vista base en un plano, puede generar vistas proyectadas, en sección y de detalle adicionales a partir de ella.

Puede crear vistas base adicionales con diferentes propiedades de vista. Al crear una nueva vista base, puede crear una nueva referencia o añadirla a una referencia existente en el dibujo.

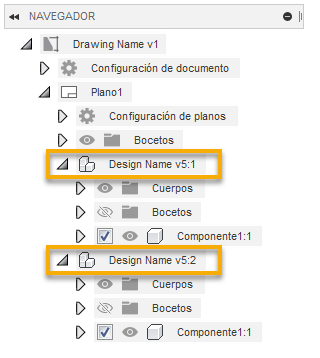

Si crea una referencia nueva, aparece un nodo nuevo en el navegador.

Si añade la nueva vista base a una referencia existente, se asocia al nodo de referencia existente en el navegador.
