Vista del dibujo

En el espacio de trabajo Dibujo de Fusion, puede utilizar los comandos del panel Crear de la barra de herramientas para colocar vistas de dibujo en planos para documentar un diseño.

Una vista de dibujo es un objeto que muestra una proyección ortogonal 2D de un diseño 3D.

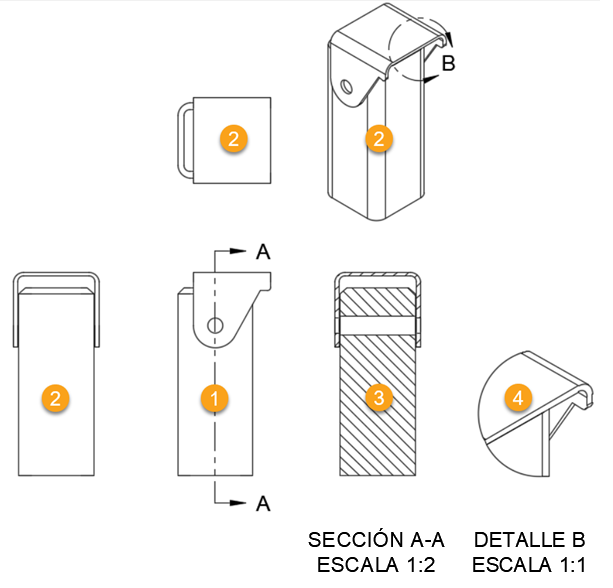

Existen cuatro tipos de vistas de dibujo:

1. Vista base: la vista principal a partir de la cual se generan vistas adicionales.
2. Vista proyectada: vistas ortogonales proyectadas en relación con una vista principal.
3. Vista de sección: vista que corta un ensamblaje de diseño a lo largo de una línea específica para mostrar el interior.
4. Vista de detalle: vista ampliada de una parte de otra vista de dibujo.

Visibilidad de aristas y aspectos

Puede editar el estilo de visualización y la escala, así como la forma en que se muestran las aristas de tangente, las aristas de interferencia y las aristas de rosca, para cada vista de dibujo.

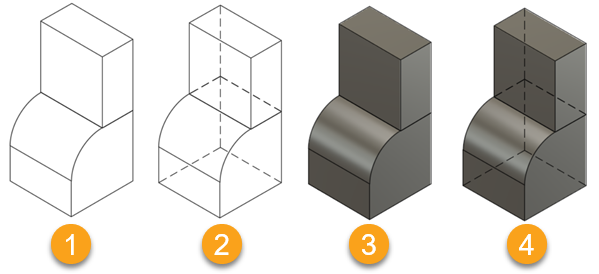

Estilo

El estilo de visualización controla la forma en que se muestran las caras y las aristas visibles y ocultas en cada vista de dibujo.

1. Aristas visibles
2. Aristas visibles y aristas ocultas
3. Sombreado
4. Sombreado con aristas ocultas

Mejorar calidad de vista (sombreado y sombreado con aristas ocultas)

Active la casilla de verificación Mejorar calidad de vista para mejorar el aspecto de las vistas sombreadas de los diseños con una mezcla de piezas largas, finas y gruesas.

Cuando se selecciona esta opción, el tamaño del archivo aumenta, por lo que el rendimiento puede verse afectado.

Escala

Puede elegir una relación predefinida o una escala fraccionaria para cada vista de dibujo. Escale vistas individuales hacia arriba o hacia abajo según el nivel de detalle que necesite mostrar.

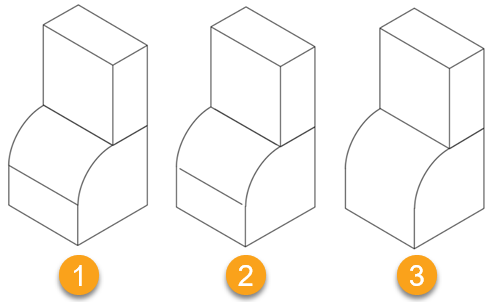

Aristas tangentes

Las aristas tangentes marcan la transición entre una superficie plana y una arista redondeada, que se suelen encontrar como aristas de empalme.

1. Longitud completa
2. Acortado
3. Desactivada

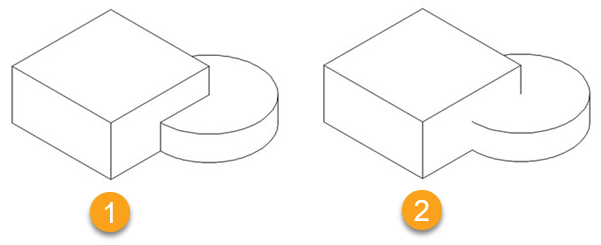

Aristas de interferencia

Una arista de interferencia se produce cuando las caras de distintos componentes se intersecan. Cuando los parámetros Aristas de interferencia están desactivados, se muestra una arista que muestra dónde se encuentran los componentes.

1. Desactivado
2. Activado

Una vez que coloque la vista de dibujo en el plano, puede añadir cotas, geometría de anotación, notas, referencias numéricas y otras anotaciones para documentar el diseño con más detalle.
