Vistas en sección descubierta

En el área de trabajo Dibujo de Fusion, puede utilizar la herramienta Vista en sección descubierta para mostrar elementos interiores específicos de un objeto cuando las líneas ocultas no pueden representarlos correctamente.

Una sección descubierta forma parte de una vista de dibujo existente, que se utiliza para eliminar material a una profundidad especificada con el fin de exponer los detalles internos de un diseño.

Un perfil cerrado define la sección descubierta. La profundidad se establece por defecto en la mitad de la profundidad del diseño, pero puede escribir cualquier valor de profundidad.

Las vistas isométricas proyectadas creadas para las vistas con una sección descubierta heredan, por defecto, el corte descubierto.

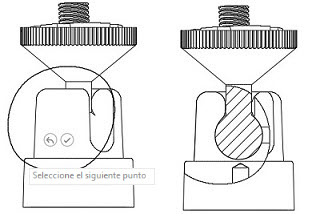

Vistas ortogonales	Vista isométrica proyectada
