Creación de cotas en un plano

Descubra cómo utilizar la herramienta Cota en el espacio de trabajo Dibujo en Fusion para crear varios tipos de cotas en un plano.

1. En la barra de herramientas, seleccione Cota > Cota .

2. En el plano, seleccione aristas, puntos o una cota existente.

   En función de la selección, el tipo de cota correspondiente muestra:

   • Cota lineal
   • Cota alineada
   • Cota angular
   • Cota radial
   • Cota de diámetro

3. Mueva el puntero del ratón para colocar la cota.

4. Haga clic para colocar la cota.

La cota se muestra en el plano y está asociada a la geometría que mide en la vista de dibujo.

Sugerencias

• Si una cota no está asociada a un objeto del dibujo, aparecerá el distintivo Monitor de anotación. Para volver a asociar la cota, haga clic en el distintivo, seleccione Volver a asociar y, a continuación, haga clic en las nuevas aristas o puntos para volver a asociar la cota.

• Puede editar la configuración de todas las cotas en el Navegador, en el nodo Configuración del documento .

• Haga doble clic en una cota para editar sus propiedades individuales.

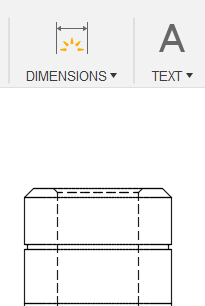

• Si crea una vista lateral de un cilindro o un agujero, la herramienta Cota añade automáticamente un símbolo de diámetro al valor de cota cuando selecciona una arista que representa un diámetro.

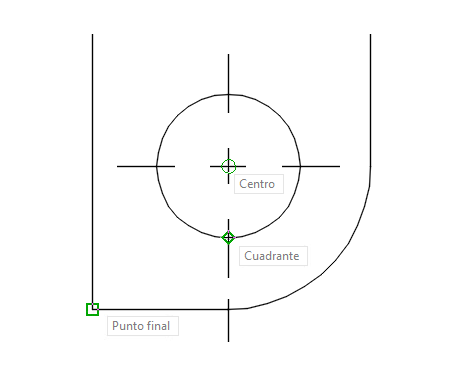

• Utilice referencias a objetos para asegurarse de que las cotas están asociadas a ubicaciones precisas.

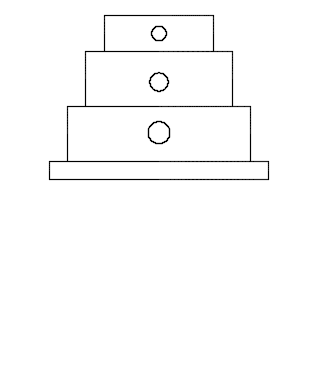

• Cuando se coloca una cota sobre otra, la cota con un valor superior se desplaza hacia abajo.
