Crear cotas de longitud de arco

Descubra cómo utilizar la herramienta Cota de longitud de arco en el espacio de trabajo Dibujo en Fusion para crear cotas que midan la distancia a lo largo de un arco en un plano.

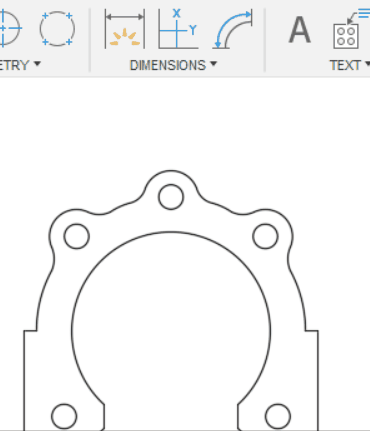

1. En la barra de herramientas, seleccione Cotas > Cota de longitud de arco .
2. En el plano, seleccione un arco.
3. Especifique la ubicación de la cota de longitud de arco o haga clic con el botón derecho para seleccionar Longitud de arco completa/parcial en el menú contextual.
4. (Opcional) Seleccione otro arco y repita los pasos anteriores.
5. Pulse Enter para completar la herramienta.

Las cotas se muestran en el plano.

.

Sugerencias

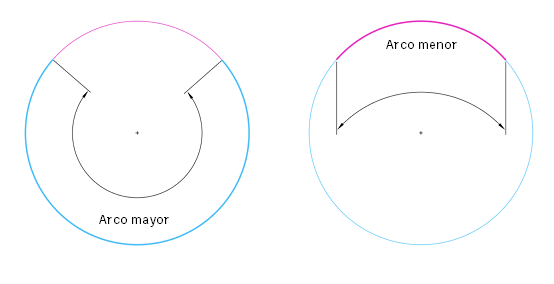

Puede marcar la longitud del arco principal/secundario en el mismo círculo/arco. Puede alternar entre los arcos principales/secundarios desplazando el cursor dentro o fuera del sector del círculo/arco seleccionado.
