Crear símbolos de soldadura

Cree un símbolo de soldadura en el área de trabajo Dibujo en Fusion.

Crear símbolo de soldadura

1. Seleccione Símbolos > Soldadura .

2. Seleccione la arista de un objeto.

3. Seleccione la posición del punto inicial o final.

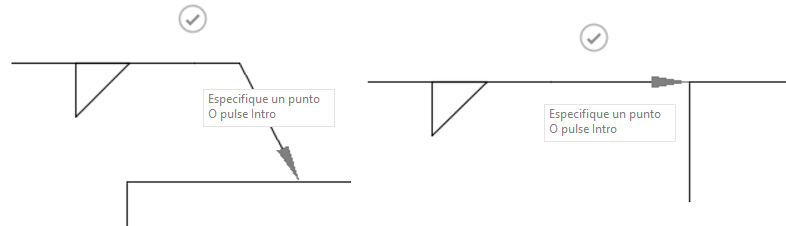

   Nota: Especifique un punto de inicio dentro de la extensión de la arista seleccionada para crear una guía que se extienda directamente desde la arista. O bien, seleccione un punto inicial más allá de la extensión de la arista para crear una extensión de superficie.



4. Haga clic de nuevo para especificar el siguiente punto.

5. Opte por una de las posibilidades siguientes:

   • Haga clic en la marca de verificación o pulse Enter para insertar el símbolo de soldadura.
   • Pulse para crear una línea de plegado en la directriz y, a continuación, pulse la marca de verificación o pulse Enter para insertar el símbolo de soldadura.

6. En el cuadro de diálogo Soldadura, seleccione el tipo de símbolo y añada anotaciones.

7. Seleccione Aceptar.

Crear una directriz de identificación de superficie

1. Seleccione Símbolos > Soldadura .

2. Seleccione la arista de un objeto.

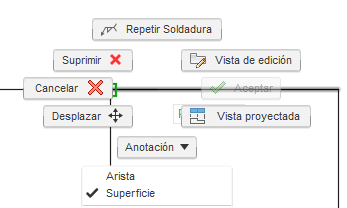

3. Haga clic con el botón derecho para activar el menú de comandos frecuentes y, a continuación, seleccione Superficie.



4. Seleccione la posición del punto inicial o final.

5. Seleccione la ubicación del siguiente punto y, a continuación, coloque la directriz del símbolo de soldadura.

6. Opte por una de las posibilidades siguientes:

   • Haga clic en la marca de verificación o pulse Enter para insertar el símbolo de soldadura.
   • Haga clic de nuevo para añadir un segmento de directriz adicional.

Editar símbolos de soldadura

1. Pulse dos veces en un símbolo de soldadura existente.

   Se abre el cuadro de diálogo Soldadura.

2. Modifique la identificación.

3. Haga clic en Cerrar.

Mover un símbolo de soldadura

1. Haga clic en un símbolo de soldadura existente.
2. Utilice los pinzamientos grises para moverla.
