Vistas de detalle
En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Vista de detalle para ampliar una parte de un diseño y proporcionar una anotación más clara y precisa.
Una vista de detalle es una vista de dibujo que muestra una sección de otra vista del dibujo, en una escala superior.
Puede generar una vista de detalle a partir de cualquier vista base, vista proyectada o vista en sección.

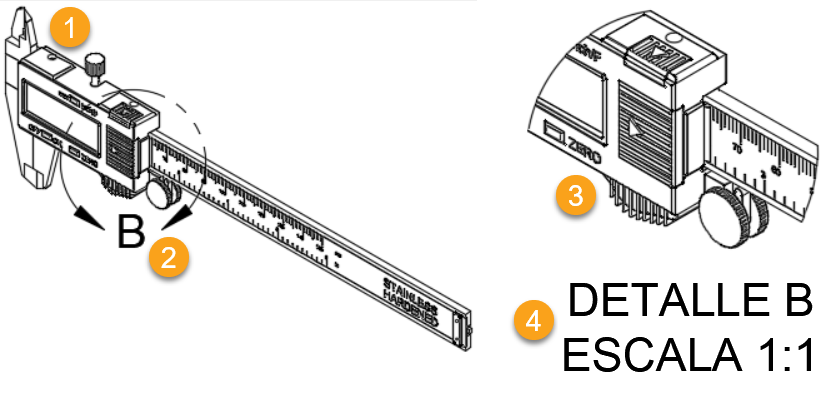

Elementos de una vista de detalle
- Vista principal: la vista de dibujo a partir de la cual se genera la vista de detalle.
- Contorno de detalle: define el contorno que contiene el detalle y muestra el identificador de la vista de detalle.
- Vista de detalle: muestra el detalle ampliado en la escala seleccionada.
- Etiqueta de vista de detalle: muestra el nombre, el identificador y la escala de la vista de detalle.
Asociatividad
Si desplaza la vista principal, el contorno de detalle también se desplaza.
Si ajusta el contorno de detalle, la vista de detalle se actualiza automáticamente.
Si suprime la vista de detalle, el contorno de detalle y la etiqueta de vista de detalle también se suprimen.
Si suprime la vista de contorno, la vista de detalle y la etiqueta de vista de detalle también se suprimen.
Si suprime la etiqueta de vista de detalle, la vista de detalle y el contorno de detalle permanecen en el plano.
