Añadir o eliminar cortes de cota

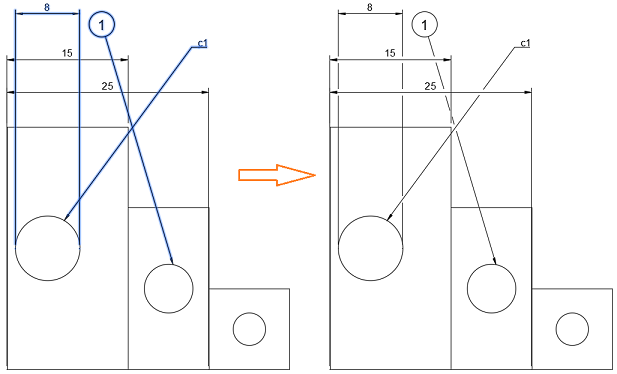

Descubra cómo utilizar la herramienta Cortes de cota en el espacio de trabajo Dibujo en Fusion para crear un corte en una línea de cota o directriz en el lugar en el que interseca otra línea de cota o directriz en un plano.

Añadir corte de cota

1. En la barra de herramientas, seleccione Cota > Cortes de cota .

   Se abre el cuadro de diálogo Corte de cota.

2. En el plano, seleccione una o varias cotas, directrices, referencias numéricas o identificadores de plegado que cortar.

3. Pulse Enter o haga clic en Aceptar.

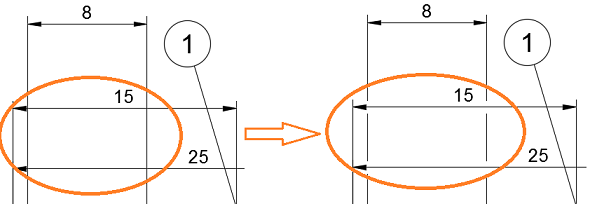

El corte de cota se muestra en las cotas, directrices, referencias numéricas o identificadores de plegado seleccionados en el plano.

Eliminar cortes de cota

1. En la barra de herramientas, seleccione Cota > Cortes de cota .

   Se abre el cuadro de diálogo Corte de cota.

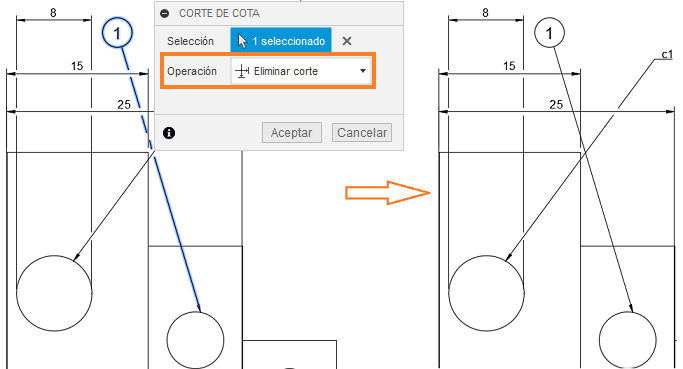

2. En el cuadro de diálogo Corte de cota, ajuste el parámetro Operación a Eliminar corte.

3. En el plano, seleccione una o varias cotas, directrices, referencias numéricas o identificadores de plegado de los que eliminar los cortes.

4. Pulse Enter o haga clic en Aceptar.

El corte de cota se muestra en las cotas, directrices, referencias numéricas o identificadores de plegado seleccionados en el plano.

Sugerencias

• Haga clic con el botón derecho en una cota y seleccione Añadir corte de cota para añadir cortes de cota sobre la marcha.
• Haga clic con el botón derecho en una cota y seleccione Eliminar corte de cota para eliminar los cortes de cota sobre la marcha.
