La herramienta Marca de centro se encuentra en la barra de herramientas del grupo de herramientas Geometría.

1. Seleccione Geometría > Marca de centro .
2. Haga clic en la arista de cualquier objeto curvo.

La herramienta crea una marca de centro con líneas de referencia para agujeros o círculos completos y marcas de centro sin líneas de referencia para arcos o aristas empalmadas.

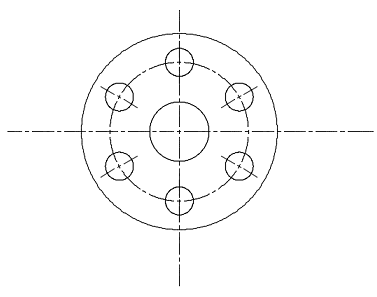

Modificar una marca de centro

Para modificar la longitud de prolongación de una marca de centro, seleccione una marca de centro existente y utilice los pinzamientos de flecha gris para ajustar la longitud.

Crear marcas de centro automatizadas

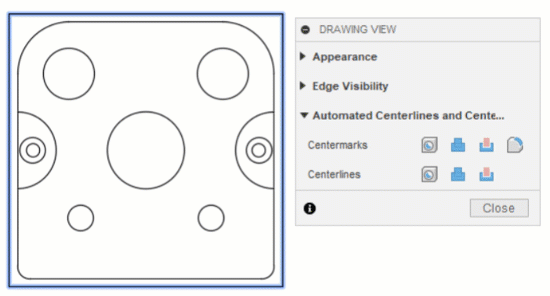

Cree marcas de centro automáticamente para todos los agujeros de una vista mediante el ajuste de los parámetros Líneas de centro y marcas de centro automatizadas en el cuadro de diálogo Vista de dibujo. Puede hacerlo mientras crea la vista o más adelante haciendo doble clic en ella.

1. En la sección Líneas de centro y marcas de centro automatizadas del cuadro de diálogo Vista de dibujo, elija los tipos de agujero que reciben marcas de centro automatizadas:
   • Marcas de centro:
     • Agujero: crea una marca de centro para las operaciones de agujero.
     • Extrusiones redondas: crea una marca de centro para extrusiones redondas.
     • Cortes redondos: crea una marca de centro para cortes redondos.
     • Empalme: crea una marca de centro para empalmes.
     • Radio de empalme mínimo: especifique el radio de empalme mínimo para crear una marca de centro.
     • Radio máximo del empalme: especifique el radio máximo del empalme para crear una marca de centro.
2. Seleccione Aceptar o Cerrar.

Se crean marcas de centro para los tipos de agujero seleccionados.
