Geometría de anotación (espacio de trabajo Dibujo)
En el espacio de trabajo Dibujo de Fusion, puede utilizar los comandos del panel Geometría de la barra de herramientas para añadir geometría de anotación a planos de un dibujo a medida que se documenta el diseño.
Puede utilizar los siguientes comandos para anotar la geometría de un plano:
- Línea de centro
- Marca de centro
- Patrón de marca de centro
- Extensión de arista

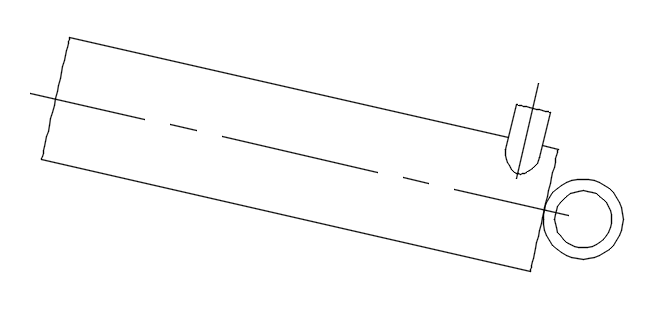

Líneas de centro
Una línea de centro indica el centro entre dos líneas o dos aristas.

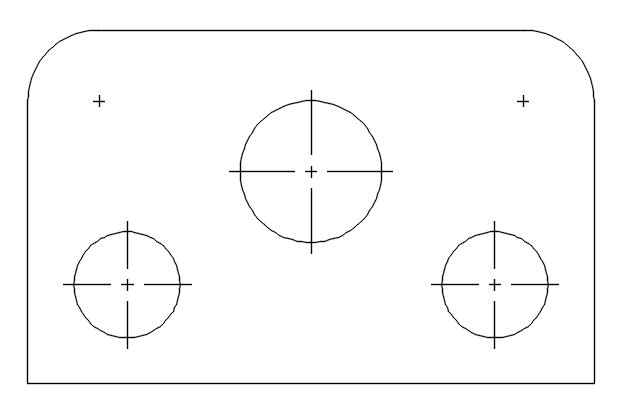

Marcas de centro
Una marca de centro se utiliza para indicar el centro de una arista o un objeto redondeados.
El tipo de marca de centro depende del objeto curvo al que hace referencia. Para los objetos que son círculos completos, como cilindros o agujeros, la herramienta Marca de centro genera marcas de centro con líneas de referencia. Las marcas de centro de los objetos que no son círculos completos, como las aristas empalmadas, no reciben líneas de referencia.

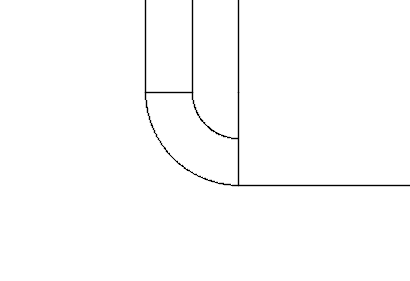

Extensiones de arista
Un objeto de Extensión de arista representa la extensión y la intersección de dos aristas no paralelas que se acortan con una esquina partida, por ejemplo un empalme o un chaflán.
