Cree un patrón de marca de centro:

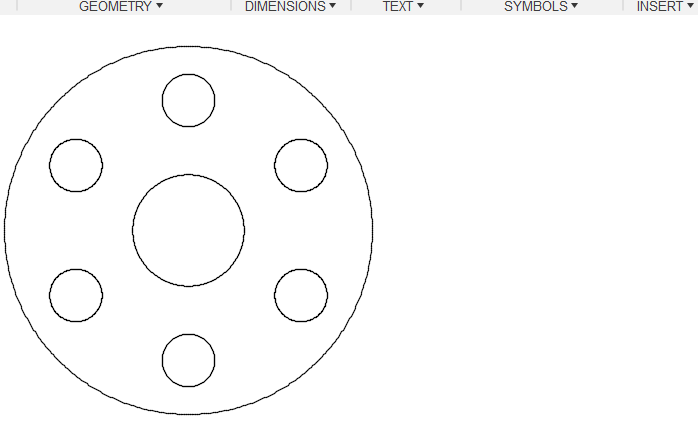

Cree un patrón de marca de centro seleccionando las aristas de las operaciones (por ejemplo, agujeros) en el orden adecuado para formar el patrón de marca de centro necesario.

1. Seleccione Geometría > Patrón de marca de centro .

   Nota: la casilla de verificación Autocompletar está activada por defecto. El patrón de marcas de centro se crea automáticamente al hacer clic en un solo agujero o en una arista redondeada. Desactive la casilla de verificación para crear el patrón de marcas de centro manualmente si no está satisfecho con los resultados automáticos.

2. Seleccione un agujero o una arista redondeada.

3. Seleccionar aristas adicionales

4. En el cuadro de diálogo, seleccione las opciones que desee.

5. Seleccione Aceptar.

Debe seleccionarse una arista de referencia mientras se crea un patrón de marca de centro para una ranura.

1. Seleccione Geometría > Patrón de marca de centro .
2. Desactive la casilla de verificación Autocompletar.
3. Seleccione aristas redondeadas.
4. Haga clic en Seleccionar junto a la arista de referencia en el cuadro de diálogo.
5. Seleccione la arista de referencia.
6. Seleccione Aceptar.

Una vez completado, el patrón de marca de centro permanece asociado a las aristas seleccionadas. Como resultado, el patrón de marcas de centro se actualiza automáticamente cuando se realizan cambios en el modelo. Por ejemplo, si se elimina un agujero del modelo, al actualizar el dibujo, el patrón de marca de centro se actualiza en consecuencia eliminando la marca de centro de la arista correspondiente.

Al igual que las líneas de centro y las marcas de centro existentes, el patrón de marca de centro admite la asociatividad de las anotaciones. Por lo tanto, puede asociar cotas, directrices y símbolos al patrón de marca de centro. Las anotaciones asociadas al patrón de marcas de centro también se actualizan automáticamente a medida que se realizan cambios en el modelo o en el patrón de marcas de centro. Si se suprime el patrón de marca de centro, también se suprimen todas las anotaciones asociadas al patrón de marca de centro. De forma similar, si todas las aristas utilizadas para crear el patrón de marca de centro se eliminan del modelo, al actualizar el dibujo, el patrón de marca de centro se suprime del dibujo.

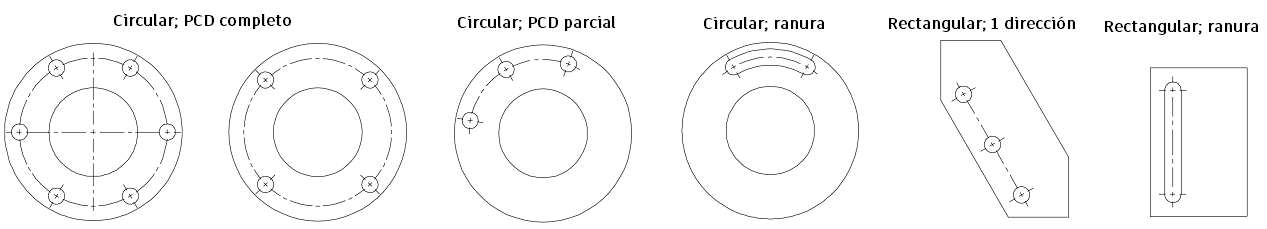

Ejemplos de patrones comunes de marcas de centro rectangulares circulares y de una sola dirección
