Creación de cotas por coordenadas

Descubra cómo utilizar la herramienta Cota por coordenadas en el espacio de trabajo Dibujo en Fusion para crear cotas que midan las distancias perpendiculares desde un punto de origen (0,0) en una vista de dibujo de un plano.

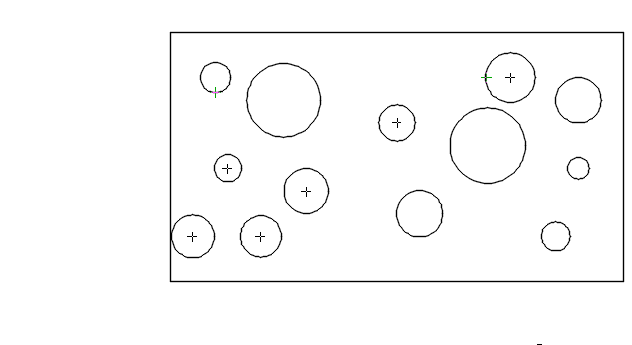

1. En la barra de herramientas, seleccione Cotas > Cota por coordenadas .
2. En el plano, haga clic para colocar el punto de origen (0,0) en una vista de dibujo.
3. Mueva el puntero del ratón para colocar la directriz del punto de origen.
4. Haga clic para colocar la directriz del punto de origen.
5. Seleccione un punto que medir.
6. Mueva el puntero del ratón para colocar la referencia de la cota por coordinadas.
7. Haga clic para colocar la directriz de cota por coordenadas.
8. (Opcional) Repita los pasos 5 a 7 para insertar cotas por coordenadas adicionales.

Las cotas se muestran en el plano y están asociadas con la geometría que miden en la vista de dibujo.

Alinear directrices de cota por coordenadas

1. Después de seleccionar un punto que medir, coloque el cursor sobre una cota por coordenadas existente.

   Se muestra una referencia a objetos.

2. Arrastre el puntero del ratón en la dirección en la que desee alinear las cotas.

   Se muestra una línea de rastreo de objetos de trazos y la directriz de la cota se ajusta mediante forzado de cursor a ella.

3. Haga clic para colocar la directriz de cota por coordenadas.

Las directrices de cota por coordenadas ahora están alineadas en el plano.
