Crear un identificador de referencia

Un símbolo de identificador de referencia (ID de referencia) identifica una operación de referencia de un símbolo de rectángulo de tolerancia.

Crear un identificador de referencia

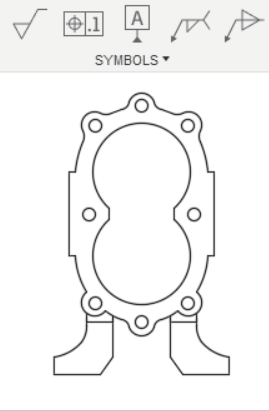

1. Seleccione Símbolos > identificador de referencia .

2. Seleccione la arista de un objeto.

3. Haga clic en la posición del punto inicial.

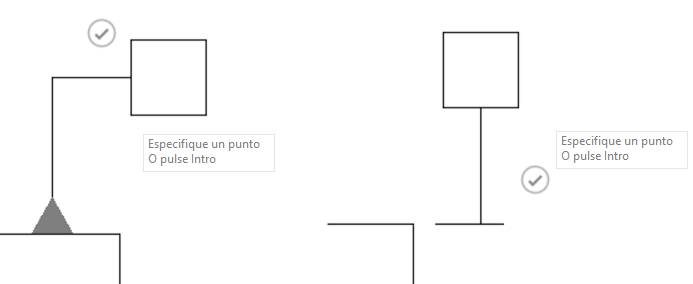

   Nota: Especifique un punto de inicio dentro de la extensión de la arista seleccionada para crear una guía que se extienda directamente desde la arista. O bien, seleccione un punto inicial más allá de la extensión de la arista para crear una extensión de superficie.



4. Haga clic de nuevo para especificar el siguiente punto.

5. Opte por una de las posibilidades siguientes:

   • Haga clic en la marca de verificación o pulse Enter para insertar el ID de referencia.
   • Haga clic para insertar el ID de referencia con un segundo segmento de directriz.

En el cuadro de diálogo identificador de referencia, puede introducir texto en el campo identificador para modificar el ID.

Crear una directriz de identificación de superficie

1. Seleccione Símbolos > identificador de referencia .

2. Seleccione la arista de un objeto.

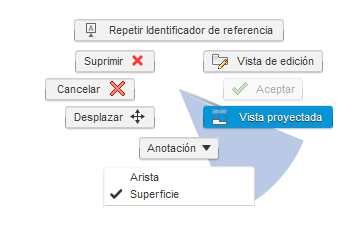

3. Haga clic con el botón derecho para activar el menú de comandos frecuentes y, a continuación, seleccione Superficie.



4. Haga clic en la posición del punto inicial.

5. Haga clic en la ubicación del siguiente punto y, a continuación, inserte la directriz de ID de referencia.

6. Opte por una de las posibilidades siguientes:

   • Haga clic en la marca de verificación o pulse Enter para insertar el ID de referencia.
   • Haga clic para insertar el ID de referencia con un segundo segmento de directriz.

Editar un identificador de referencia

1. Pulse dos veces una ID de referencia.

   Muestra el cuadro de diálogo identificador de referencia.

2. Modifique la identificación.

3. Haga clic en Cerrar.

Mover un identificador de referencia

1. Haga clic en una ID de referencia existente.
2. Utilice los pinzamientos grises para moverla.

Sugerencias

• Una ID de referencia siempre es perpendicular a la arista o la línea de referencia de superficie a la que hace referencia. cualquier de los siguientes segmentos de la directriz son horizontales o verticales.

• Fusion rellena automáticamente y aumenta automáticamente las ID de referencia. Por ejemplo, en un archivo de dibujo determinado, el valor de la primera ID de referencia que cree será A, mientras que la segunda será B, y así sucesivamente.
