Vistas seccionadas

En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Vista en sección para cortar un diseño a lo largo de una línea específica para proporcionar anotaciones claras para los elementos de un diseño que, de lo contrario, se ocultan.

Una vista en sección es una vista de dibujo que atraviesa un diseño para mostrar el interior.

La línea de sección se define en una vista principal y la vista en sección representa el área de superficie del corte a lo largo de esa línea de sección.

Se puede crear una vista en sección de todo un ensamblaje o excluir ciertos componentes.

Puede generar una vista en sección a partir de una vista base, una vista proyectada u otra vista en sección.

También puede controlar la profundidad de una vista en sección, de modo que muestre solo la geometría por la que la línea de sección corta, toda la geometría más allá de la línea de sección o una cantidad especificada de geometría más allá de la línea de sección.

Elementos de una vista en sección

1. Vista principal: la vista de dibujo a partir de la cual se genera la vista en sección.
2. Línea de sección: define la línea que corta el diseño.
3. Línea de plegado: define un pliegue para desplazar donde la sección corta una parte del diseño.
4. Línea final: define el final del corte de sección.
5. Flecha de dirección: define la dirección en la que se ve la vista en sección.
6. Identificador: define el contorno que contiene el detalle y muestra el identificador de la vista de detalle.
7. Vista en sección: muestra el corte de sección a través del diseño a la escala seleccionada.
8. Etiqueta de vista en sección: muestra el nombre, el identificador y la escala de la vista en sección.

Tipos de vistas de sección

Existen cuatro tipos de vistas de sección:

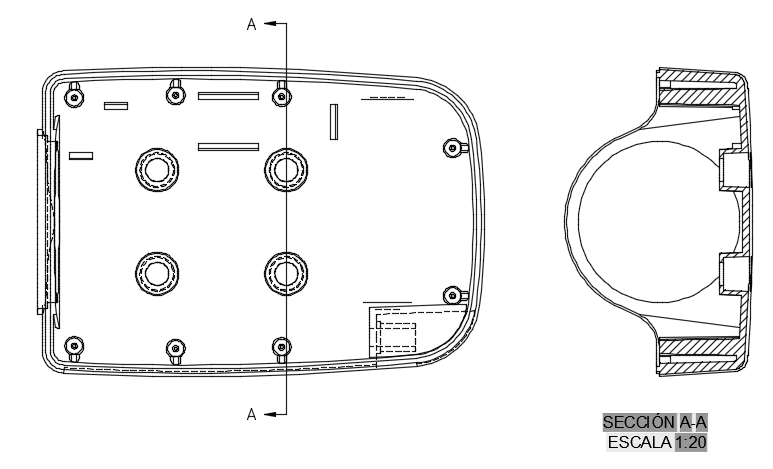

Completo: se genera cuando el plano de corte pasa por toda la vista del dibujo.

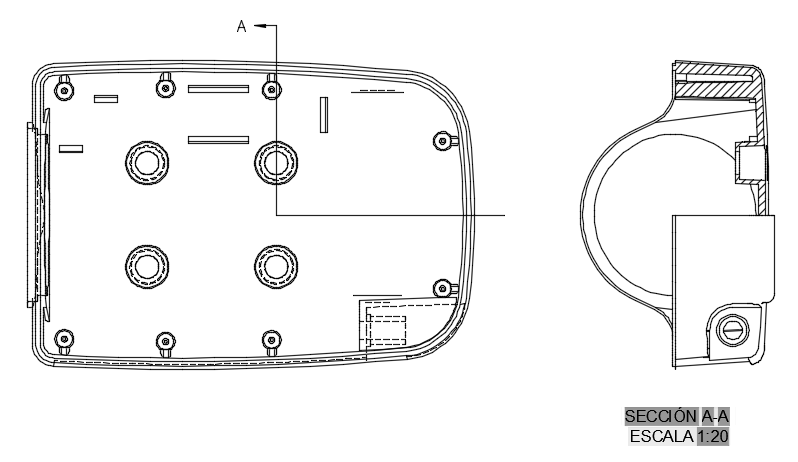

Parcial: se genera cuando el plano de corte pasa por una parte de la vista del dibujo.

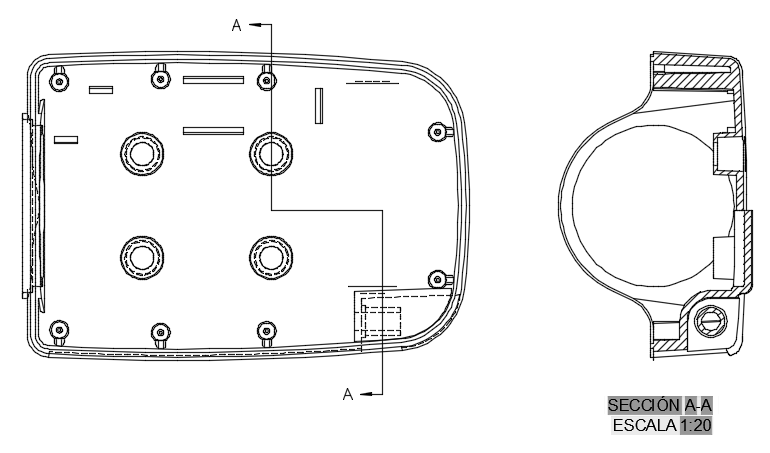

Desfase: se genera cuando el plano de corte se pliega para mostrar operaciones que no se encuentran a lo largo de una línea de sección recta.

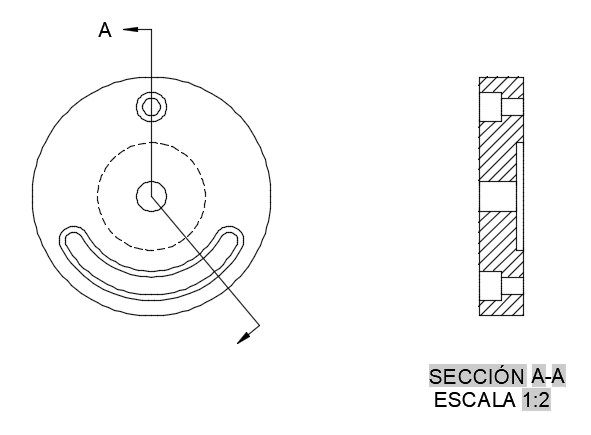

Alineado: se genera cuando el plano de corte pasa por toda la vista del dibujo junto con dos planos no paralelos.

Asociatividad

Si desplaza la vista principal, la línea de sección también se desplaza.

Si ajusta la línea de sección, la vista en sección se actualiza automáticamente.

Si suprime la vista en sección, la etiqueta de la vista en sección y la línea de sección también se suprimen.

Si suprime la lista de sección, la etiqueta de la vista en sección y la vista en sección también se suprimen.

Si suprime la etiqueta de vista en sección, la vista en sección y la línea de sección permanecen en el plano.

Restricción de alineación

Cuando se coloca una vista en sección, su ubicación se restringe entre la vista en sección y la línea de sección, de modo que la vista en sección mantiene la alineación lineal con la vista principal. En la mayoría de las vistas en sección, la restricción de alineación es la alineación horizontal o vertical.

Normas ASME e ISO

La primera vez que crea un dibujo, el estilo de vista en sección viene determinado por la norma de dibujo (ASME o ISO) establecida en las preferencias del espacio de trabajo Dibujo.
