Crear rectángulo de tolerancia

Un rectángulo de tolerancia es un marco rectangular que se divide en dos o más secciones.

Se puede enlazar a objetos de dibujo, notas, cotas lineales, de diámetro, de radio y angulares, y al texto de estas anotaciones.

Crear rectángulo de tolerancia

1. Seleccione Símbolos > Rectángulo de tolerancia .
2. Seleccione la arista de un objeto o el texto de una cota o nota.
3. Si ha seleccionado el texto de una cota o nota, vaya al paso 7.
4. Haga clic en la posición del punto inicial.
5. Haga clic para colocar la etiqueta.
6. Opte por una de las posibilidades siguientes:
   • Haga clic en la marca de verificación o pulse Enter para insertar el rectángulo de tolerancia.
   • Pulse para crear una línea de plegado en la directriz y, a continuación, pulse la marca de verificación o pulse Enter para insertar el rectángulo de tolerancia.
7. En el cuadro de diálogo de Rectángulo de tolerancia, añada tolerancias y símbolos.
8. Seleccione Aceptar.

Crear una directriz de identificación de superficie

1. Seleccione Símbolos > Rectángulo de tolerancia .

2. Seleccione la arista de un objeto.

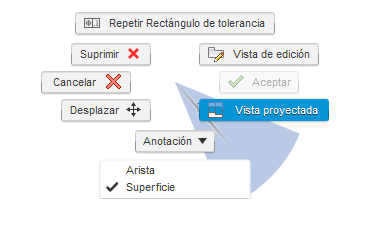

3. Haga clic con el botón derecho para activar el menú de comandos frecuentes y, a continuación, seleccione Superficie.



4. Haga clic para especificar el punto inicial.

5. Haga clic para colocar la etiqueta.

6. Haga clic en la marca de verificación o pulse Enter para insertar el rectángulo de tolerancia.

7. En el cuadro de diálogo de Rectángulo de tolerancia, añada notas y símbolos.

8. Seleccione Aceptar.

Editar un rectángulo de tolerancia

1. Haga doble clic en un rectángulo de tolerancia existente.

   Muestra el cuadro de diálogo Rectángulo de tolerancia.

2. Modifique la identificación.

3. Haga clic en Cerrar.

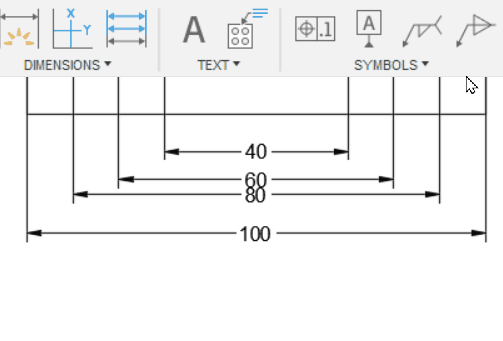

Desplazar un rectángulo de tolerancia

1. Haga clic en un rectángulo de tolerancia existente.
2. Utilice los pinzamientos grises para moverla.

Sugerencias

• El rectángulo de tolerancia siempre es perpendicular a la arista o la línea de referencia de superficie a la que hace referencia. cualquier de los siguientes segmentos de la directriz son horizontales o verticales.

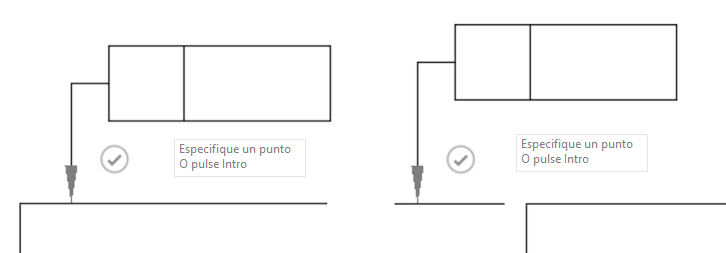

• Especifique un punto de inicio dentro de la extensión de la arista seleccionada para crear una guía que se extienda directamente desde la arista. O bien, seleccione un punto inicial más allá de la extensión de la arista para crear una extensión de superficie.



• Cuando se selecciona el texto de una anotación existente, la vista preliminar del símbolo se coloca automáticamente debajo del texto seleccionado, alineada en función de la alineación del texto seleccionado. Cuando se coloca, el rectángulo de tolerancia se enlaza al texto de la anotación, lo que significa que el símbolo no se disocia y se mueve o actualiza cuando la anotación se mueve o se actualiza.
