Referencias a objetos (espacio de trabajo Dibujo)
Especifique puntos precisos en los objetos.
Las referencias a objetos permiten especificar puntos precisos en los objetos siempre que se solicite un punto durante comandos como Cota, Vista en sección, Desplazar, etc.

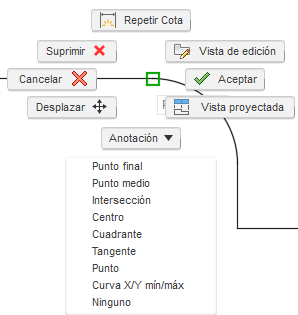

Se puede acceder a las referencias a objetos mediante el menú de comandos frecuentes (clic con el botón derecho).
Estas referencias a objetos son:
| Referencias a objetos | Descripción |
|---|---|
| Punto final | Especifica el punto final de una arista. |
| Punto medio | Especifica el punto medio de una arista. |
| Intersección | Especifica la intersección de dos aristas. |
| Centro | Especifica el centro de una arista circular o de arco. |
| Cuadrante | Especifica el cuadrante de una arista circular o de arco. |
| Tangente | Especifica el punto de tangente en una arista circular o de arco. |
| Punto | Especifica un punto en la geometría del boceto (referencia). |
| Curva X/Y mín./máx. | Especifica el punto más lejano (horizontal o vertical) de una arista curva. |

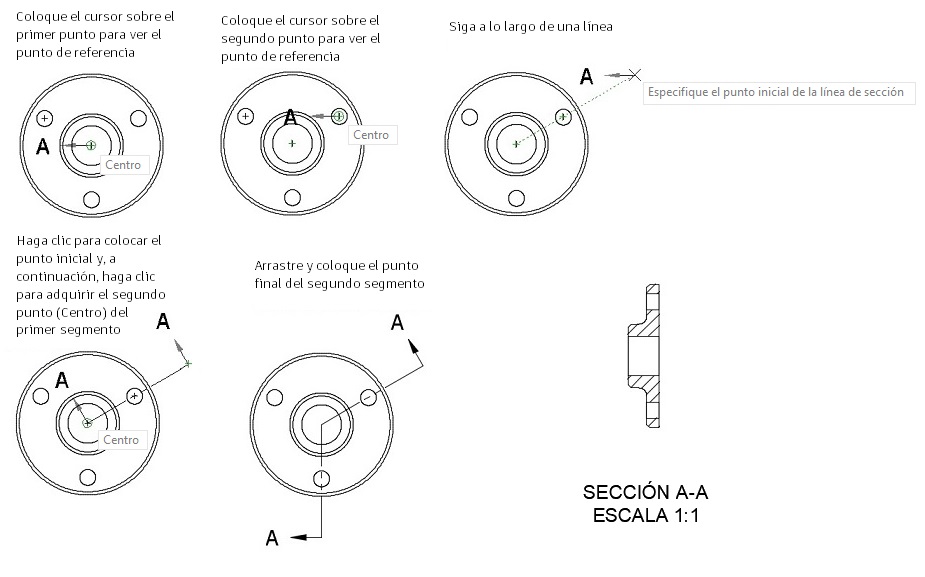

Nota: para localizar puntos precisos, utilice el rastreo de referencia a objetos. Coloque el cursor sobre una ubicación de referencia a objetos y realice un seguimiento a lo largo de una línea.
Sugerencia

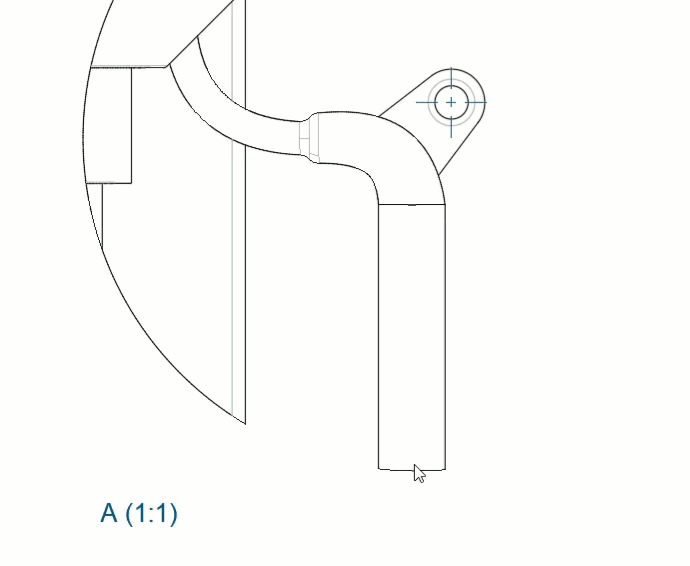

Cuando coloque cotas, utilice el forzado de cursor Curva X/Y mín./máx. para acotar el punto más lejano de una arista curva.
