Dibujos
El espacio de trabajo Dibujo de Fusion permite crear dibujos para documentar diseños y animaciones.
Un dibujo es un conjunto de planos que documentan un diseño mediante vistas ortogonales e isométricas 2D a escala, anotaciones y tablas para ayudar en la fabricación.
Si tiene previsto reutilizar cuadros de título, bordes, configuraciones de documentos o configuración de planos en varios dibujos, cree una plantilla de dibujo para ahorrar tiempo y aplicar normas coherentes. También puede crear vistas y tablas de marcadores de posición que generen automáticamente vistas de dibujo y listas de piezas a partir del diseño al que se hace referencia cuando utilice la plantilla para crear un nuevo dibujo.

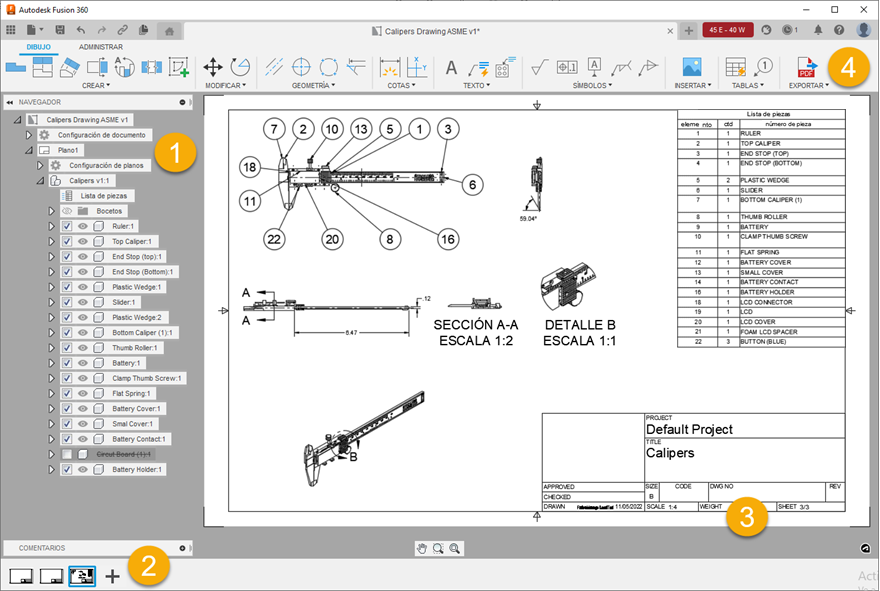

Elementos de un dibujo
- Navegador: presenta una vista organizada de los datos del diseño. Puede controlar la configuración del documento, la configuración de planos, la desactivación de componentes y la visibilidad de los componentes.
- Planos: representa partes de un diseño, con anotaciones y tablas, cuyo tamaño se ajusta para imprimir dentro de un conjunto de dibujos.
- Cuadro de rotulación y Borde: muestra información sobre el plano actual y un borde alrededor del perímetro.
- Comandos de la barra de herramientas:
- Crear: muestra proyecciones 2D de un diseño 3D en un plano. La primera vista que coloque será la vista base. Puede proyectar vistas adicionales desde la vista base.
- Herramientas de modificación: mueva, gire y suprima objetos en un plano.
- Geometría de anotación: añada ejes, líneas de centro, extensiones de arista y bocetos de dibujo a un plano.
- Cotas: mida la geometría que se muestra en un plano.
- Texto y Directrices: señale, etiquete y anote elementos importantes en un plano.
- Símbolos: añada texturas de superficie, rectángulos de tolerancia e identificadores de referencia a un plano.
- Imagen: añada imágenes PNG, JPG o TIF complementarias a un plano.
- Tablas: añada una lista de piezas con referencias numéricas e identificadores de plegado numerados a un plano.
- Exportar: genere un conjunto de dibujos en formato PDF, DWG o DXF. Genere una lista de piezas en formato CSV.
A partir del diseño
Puede utilizar la opción Nuevo dibujo > A partir del diseño para crear un dibujo que documente un diseño estático.
Existen tres opciones que le permiten elegir los componentes que se van a documentar en el ensamblaje:
- Ensamblaje completo
- Solo visible
- Seleccionar
A partir de la animación
Puede utilizar la opción Nuevo dibujo > A partir de animación para crear un dibujo que documente cualquier guión gráfico que haya creado en el espacio de trabajo Animación.

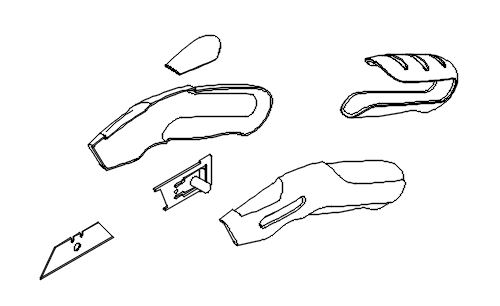

Al crear un dibujo a partir de una animación, puede documentar rápidamente vistas explosionadas de un ensamblaje complejo.
La vista base representa el último punto del guión gráfico de la animación.
Mostrar líneas de trayectoria de despiece

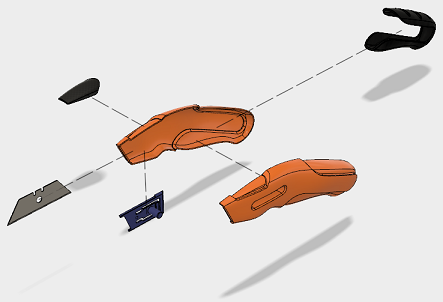

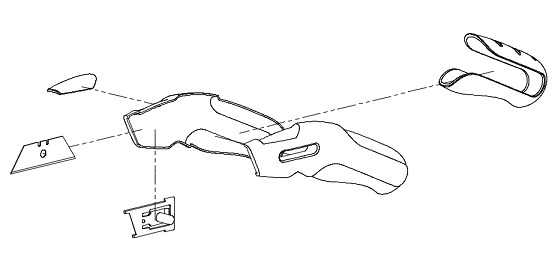

Cuando cree una animación en el espacio de trabajo Animación, active la Visibilidad de línea de trayectoria de despiece para mostrar las líneas de trayectoria de despiece en un dibujo.
 |
 |
| Animación | Dibujo |
