Puede incluir bocetos de un diseño en un dibujo o crear un dibujo que documente un diseño que solo contenga bocetos.

Los bocetos del diseño se muestran en el nodo de referencia.

Diseños que incluyen bocetos y componentes 3D

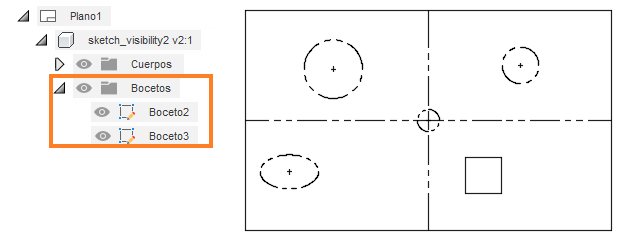

Cuando se crea un dibujo para un diseño que contiene tanto componentes como bocetos 3D, los bocetos se muestran en el navegador, pero están ocultos por defecto. Si desea mostrar un boceto en una vista base, debe:

• Activar visibilidad para el boceto
• Orientar la vista base para mostrar el plano de boceto

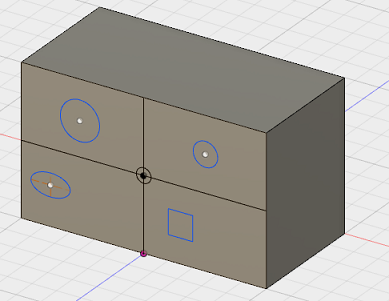

Por ejemplo, el parámetro Orientación de la vista base debe establecerse en Frontal para el siguiente boceto:

Diseños que solo contienen bocetos

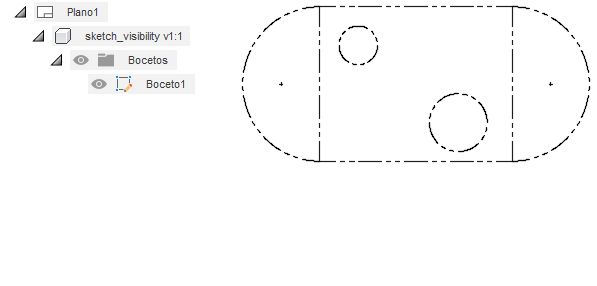

Cuando se crea un dibujo para un diseño que solo contiene bocetos, los bocetos se muestran en el navegador y son visibles por defecto. Si desea mostrar un boceto en una vista base, debe:

• Orientar la vista base para mostrar el plano de boceto

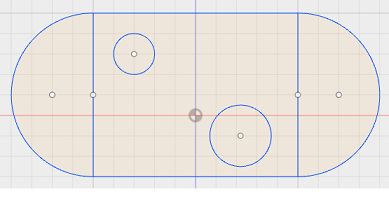

Por ejemplo, el parámetro Orientación de la vista base debe establecerse en Superior para el siguiente boceto:
