Los dibujos de electrónica forman parte del conjunto de datos de fabricación, y los utilizan técnicos e ingenieros para diagnosticar placas y verificar que la construcción es correcta. En un escenario de producción de volumen, se generan para todos los diseños, independientemente del número de capas.

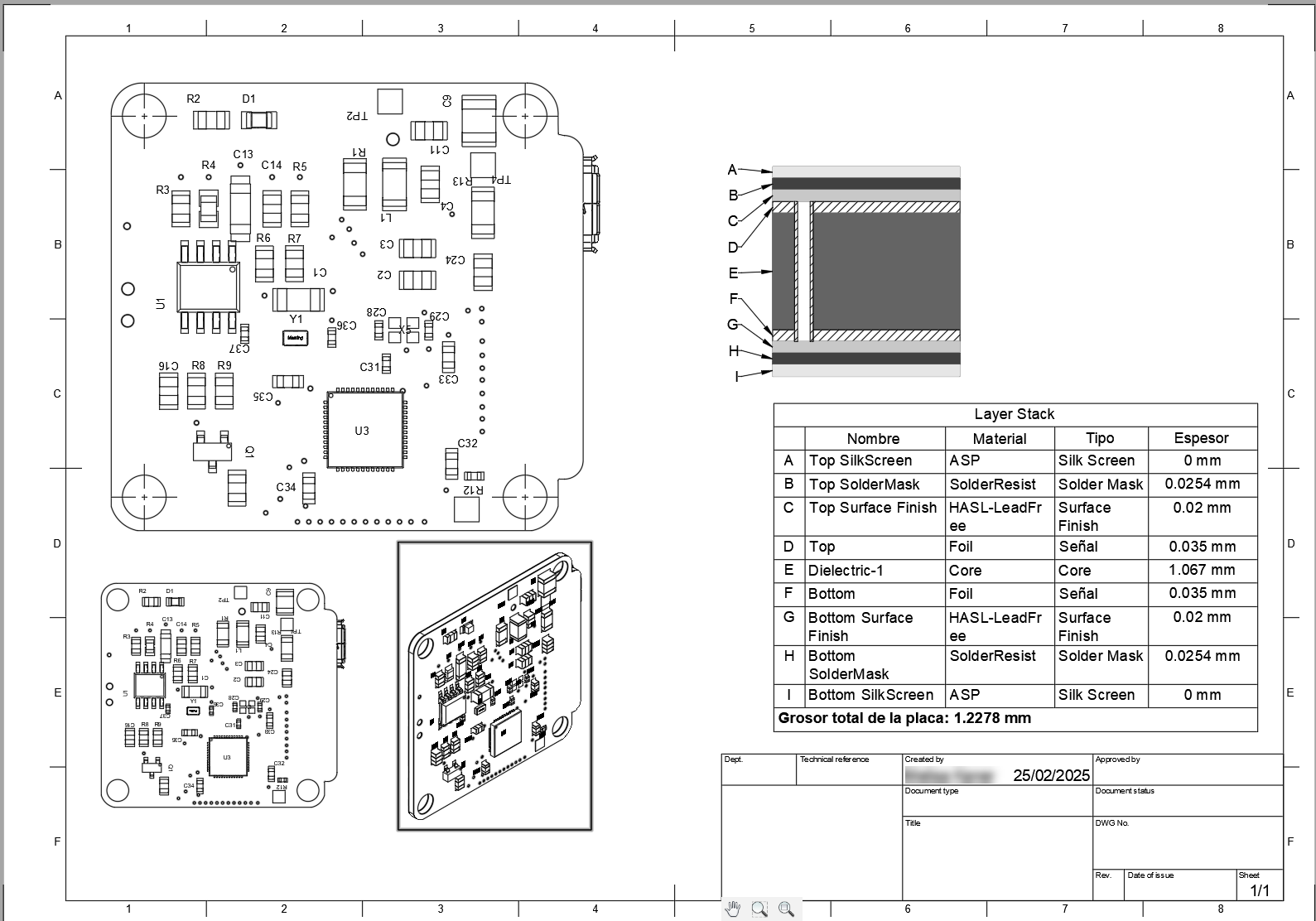

En la imagen siguiente se muestra la estructura de nodos del navegador de dibujos (1) y los dibujos electrónicos (2), así como las vistas y tablas relacionadas admitidas en varias hojas de dibujo.
Añada una Tabla de pila de capas junto con un Diagrama de pila de capas para ver información detallada sobre cada capa, como el material, el espesor, el tipo y cualquier atributo especial. Juntos, permiten una verificación exhaustiva del diseño de la PCB, asegurando que cumple con los estándares y criterios de rendimiento requeridos antes de iniciar la producción. También permiten que todos entiendan la estructura física y las especificaciones de la PCB. Puede colocar pilas de capa para varias placas de circuitos impresos en un montaje mecánico una junto a la otra en un solo plano o en varios planos para obtener más detalles sobre las placas de todo el ensamblaje.

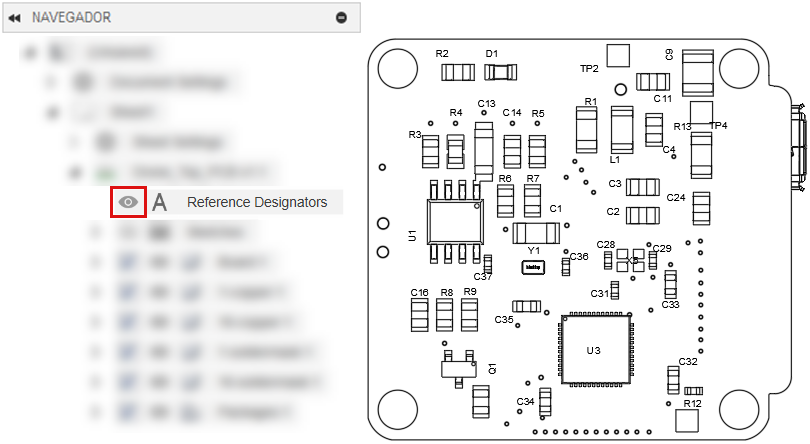

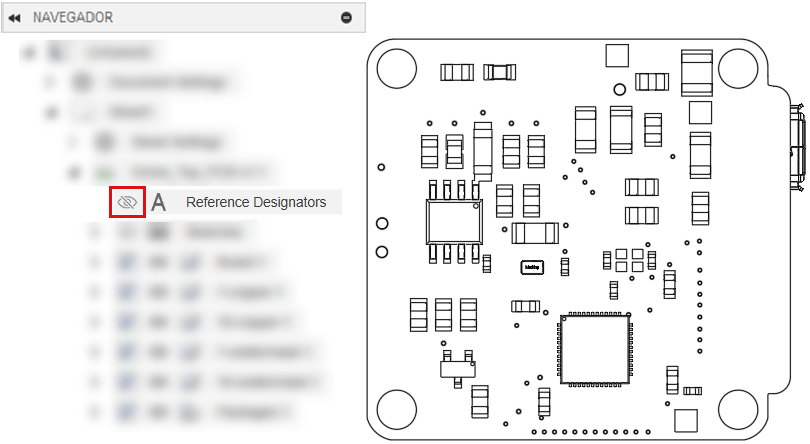

En el navegador, puede ver objetos de serigrafía como logotipos, símbolos, valores y designadores de referencia. Seleccione las capas de serigrafía o documentación de la selección del conjunto de capas de PCB 2D para incluirlas o excluirlas durante la creación de dibujos electrónicos.
TopSilkscreen y BottomSilkscreen para controlar su visibilidad en las vistas de modelo de los dibujos.NamesTop y NamesBottom aparecerán en el nodo Designador de referencias del navegador de dibujos.ValuesTop y ValuesBottom aparecerán en el nodo Valores.![]() |
![]() |

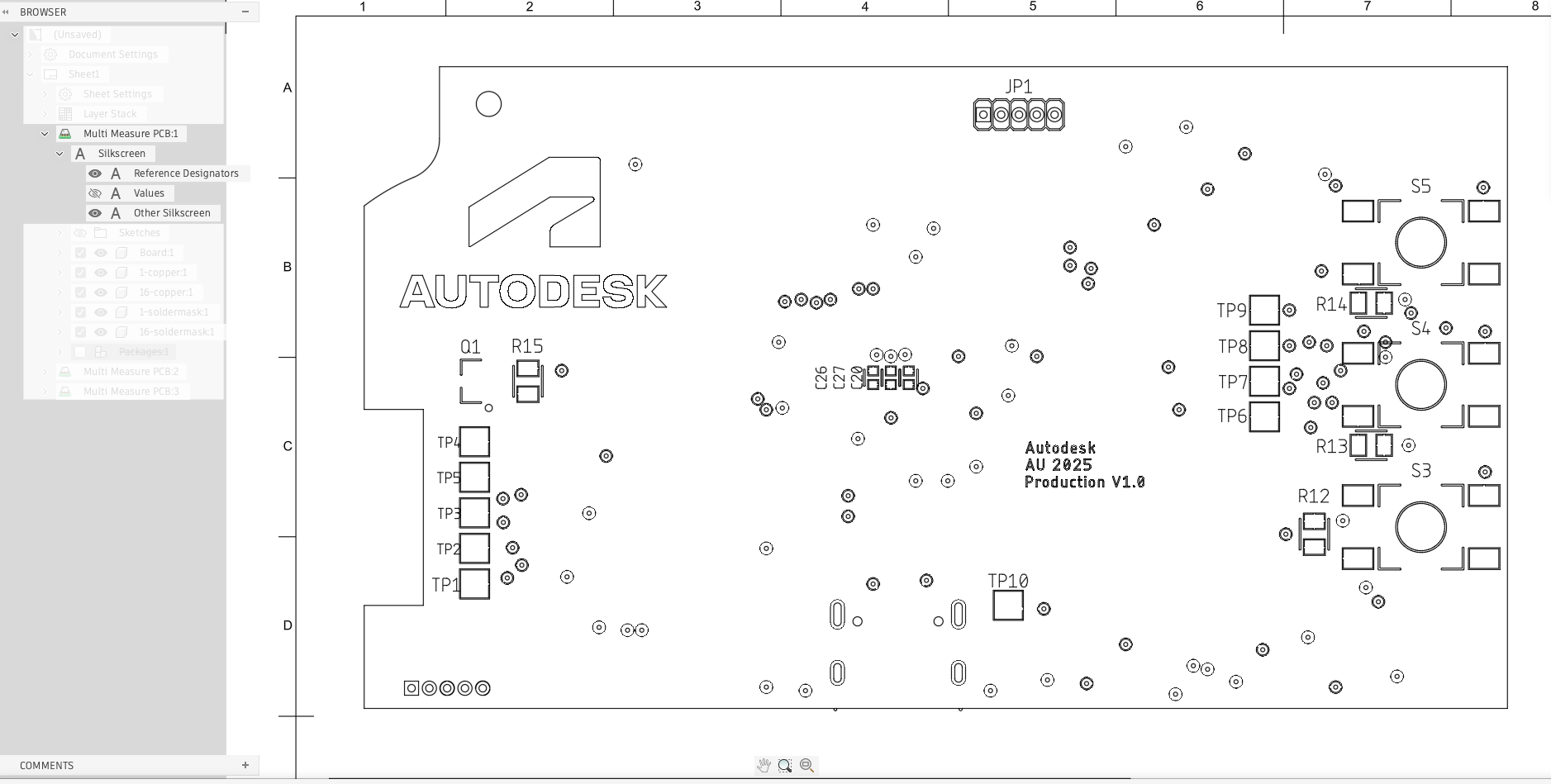

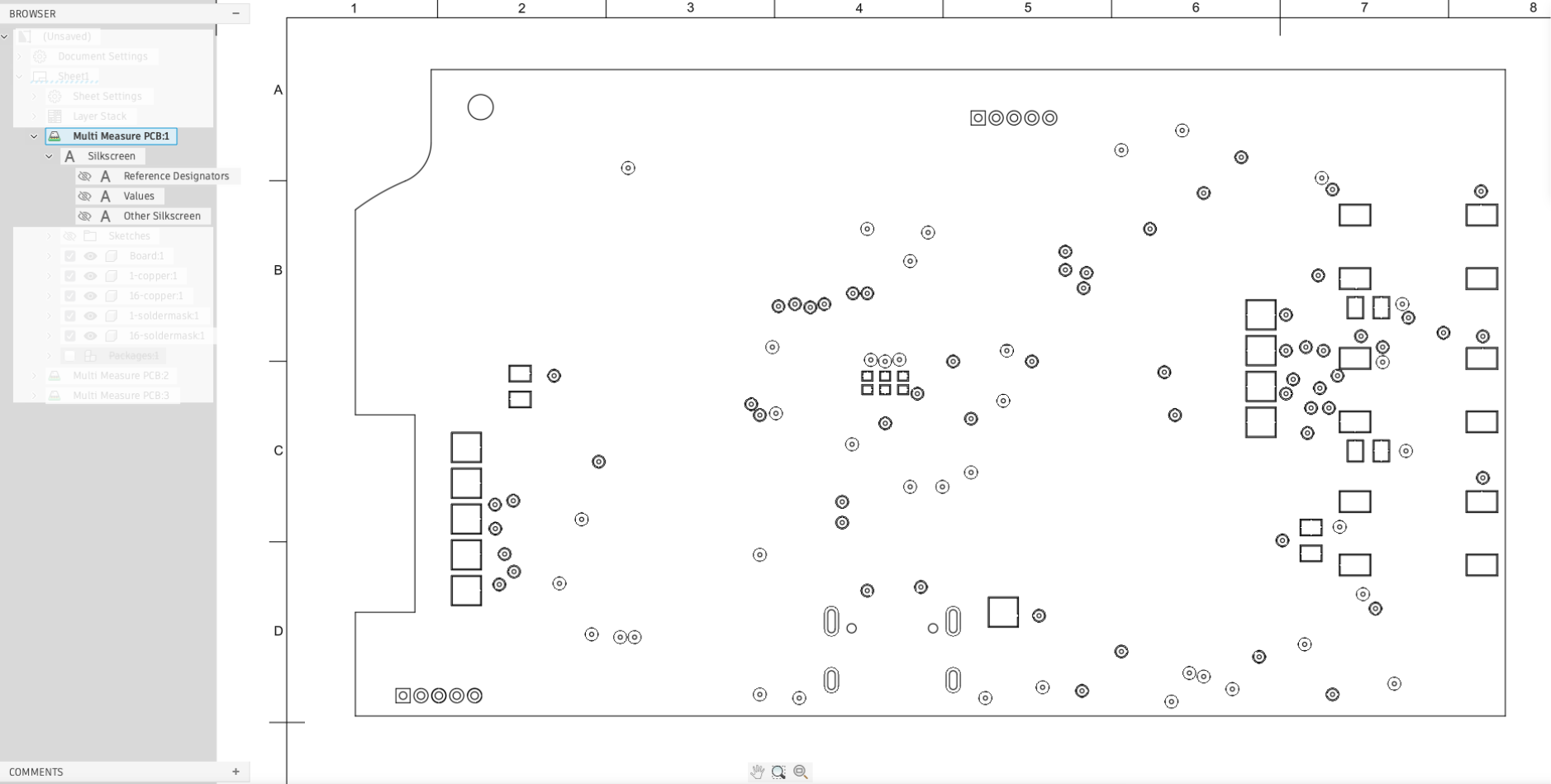

| Designadores de referencia y otros objetos de serigrafía visibles | Todos los objetos de serigrafía ocultos |
