Editar propiedades de material de placa de circuito impreso
Las propiedades de material se configuran para que no sea necesario editarlas, por lo que el valor por defecto es para que la edición de propiedades de material esté desactivada. Sin embargo, puede que haya un momento en el que los materiales proporcionados no se ajusten a sus necesidades.
Importante, los cambios realizados en las propiedades del material no actualizan la biblioteca de materiales. Solo están disponibles para la pila de capas actual. Para conservar los cambios de material, guarde esta pila de capas como un valor predefinido.
En el documento de placa de circuito impreso 2D, en la barra de herramientas Diseño, haga clic en Capas > Administrador de pilas de capas. Se abre el cuadro de diálogo.

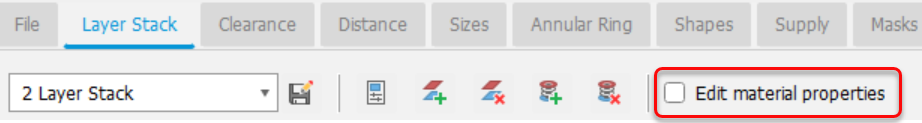

En la ficha Pila de capas, seleccione Editar propiedades de material para activar la edición de materiales en el cuadro de diálogo.
En la columna Material, seleccione el material que desea editar. En la celda de la tabla aparecen dos botones.

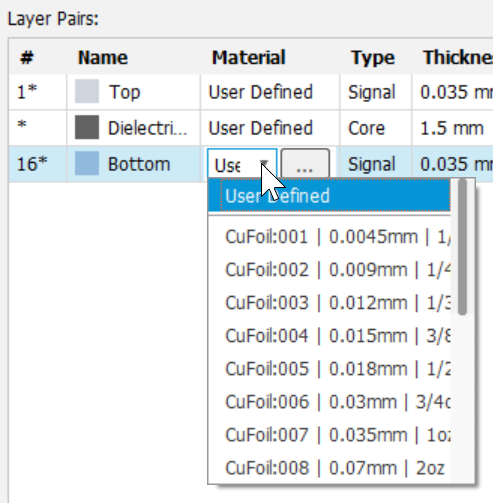

Haga clic en el botón izquierdo y seleccione un material de la lista. Las columnas de la lista se truncan.
Haga clic en el botón derecho para abrir un cuadro de diálogo en el que puede ver los detalles del material. Seleccione el material deseado.
Los materiales editados muestran Definido por el usuario en la columna Material y un asterisco (*) en la columna ID (#).
Para restablecer el material de una capa seleccionada y su capa de complemento, haga clic con el botón derecho en la fila y haga clic en Restablecer material de usuario. Las propiedades del material se establecen en sus valores por defecto y el foco de edición se coloca en la celda Grosor.
