En este tema se describe cómo utilizar el Administrador de pilas de capas para designar las capas, los materiales y las microvías, vías ciegas o vías ocultas.
Esto es para que pueda ver las vías en su placa.
Se proporcionan valores predefinidos de varias capas para garantizar la simetría y facilitar la definición de la estructura de capas. Si prefiere configurar manualmente varias capas, comience con las capas exteriores y, a continuación, añada progresivamente capas interiores; por ejemplo, 1 y 16, 2 y 15, y así sucesivamente.
Haga clic en Diseño > Capas > Administrador de pilas de capas.

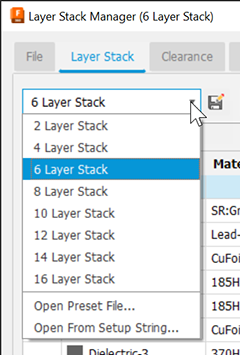

Seleccione el número de capas en la lista desplegable Predefinido.

Si necesita pares de capas adicionales, haga clic en Añadir par de capas
. También puede eliminar capas en pares mediante la opción Eliminar par de capas
.
Ajuste los materiales, los tipos de capa, etc.
Una vez que haya configurado una pila de capas, puede que desee utilizarla de nuevo para otro diseño. Puede guardar la pila de capas como un valor predefinido.
En el Administrador de pilas de capas, complete la configuración de las capas, sus propiedades y las vías.

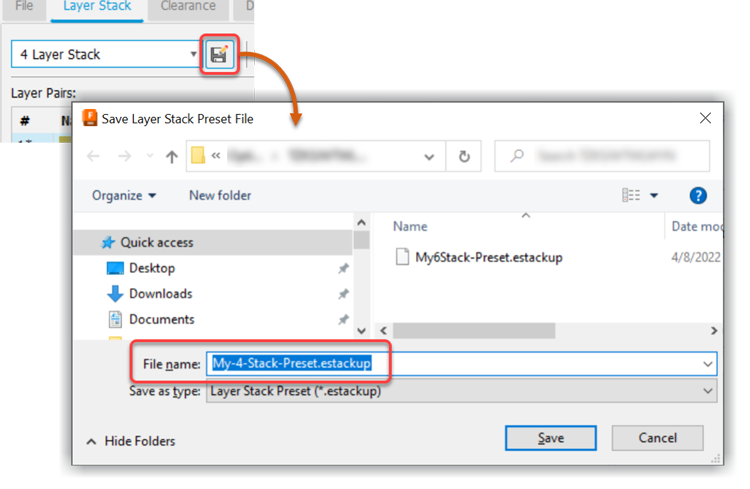

Haga clic en Guardar acumulación de capas actual como valor predefinido y escriba un nombre descriptivo para el valor predefinido.

Vaya a la ubicación en la que desea almacenar los valores predefinidos y haga clic en Guardar.
Haga clic en Diseño > Capas > Administrador de pilas de capas.
Haga clic en Añadir vía
en el lado derecho del cuadro de diálogo.

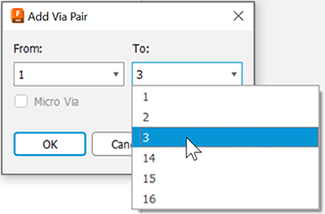

Seleccione las capas Desde y Hasta en las que se pueden permitir las vías ciegas.
Una vía ciega se desplaza de una capa exterior a una capa interior; por ejemplo, de 1 a 3.

Esto permite crear conexiones directas (vías) entre las capas 1 y 3.
Haga clic en Aplicar para seguir añadiendo vías o en Aceptar si ha terminado de añadirlas.
Para eliminar vías, seleccione la vía y haga clic en ![]()

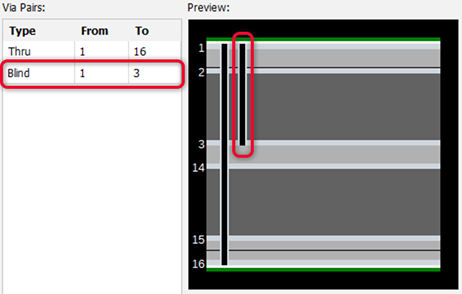

En el cuadro de diálogo Administrador de pilas de capas, se muestra una vista preliminar del cambio en la ilustración de capas y en la lista A través de pares.

Esto permite especificar conexiones de vías ciegas entre las capas 1 y 3, dejando espacio en las demás capas para otros fines. Las vías ciegas reales se crean al crear los enrutamientos.
Siga los mismos pasos que al crear vías ciegas para abrir el cuadro de diálogo Añadir vía.

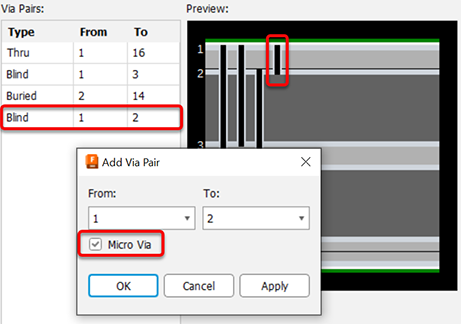

Seleccione las capas adyacentes Desde y Hasta en las que se pueden permitir microvías, un tipo de vía ciega.
Las microvías solo se desplazan entre capas adyacentes; por ejemplo, las capas 1 a 2.

Seleccione la opción Microvías para designar la vía como microvía.
Haga clic en Aplicar para seguir añadiendo vías o en Aceptar si ha terminado de añadirlas.
En el cuadro de diálogo Administrador de pilas de capas, se muestra una vista preliminar del cambio en la ilustración de capas y en la lista A través de pares.

Esto permite especificar conexiones de microvías entre capas adyacentes, al tiempo que deja espacio en las otras capas para otros fines. Las microvías reales se crean cuando se crean los enrutamientos.
Siga los mismos pasos que al crear vías ciegas para abrir el cuadro de diálogo Añadir vía.

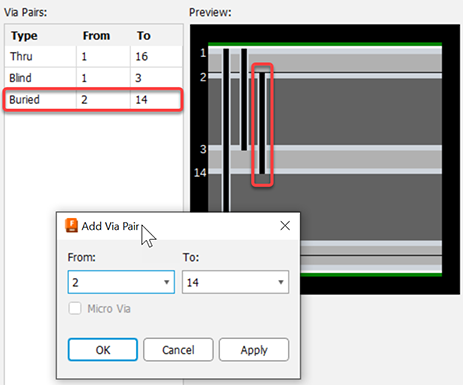

Seleccione las capas Desde y Hasta en las que se puedan permitir las vías ocultas.
Las vías ocultas solo utilizan capas interiores, en lugar de una capa exterior como en las vías ciegas; por ejemplo, las capas que van de la 2 a la 14.

Esto permite crear conexiones (vías ocultas) entre las capas 2 y 14.
Haga clic en Aplicar para seguir añadiendo vías o en Aceptar si ha terminado de añadirlas.
En el cuadro de diálogo Administrador de pilas de capas, se muestra una vista preliminar del cambio en la ilustración de capas y en la lista A través de pares.
Esto permite crear conexiones de vías ocultas entre las capas 2 y 14, dejando espacio en las demás capas para otros fines. Las vías ocultas reales se crean al crear los enrutamientos.
