Actividad 3: Desplazar componentes

En esta actividad, los símbolos relacionados de los componentes del lienzo se mueven por su valor de posición en el diseño esquemático. Esto permite alinear los componentes vertical u horizontalmente.

Requisitos previos

• Actividad 2 completada.

Pasos

1. En el panel Administrador de diseño, en la ficha Navegador, haga clic en Plano 1/4.

2. En la lista desplegable Vista, seleccione Componentes.

3. A continuación, en el cuadro de búsqueda de componentes, escriba C*

4. Mantenga pulsada la tecla CTRL y haga clic en C228, C222, C229 y C224 en la lista. Los condensadores se muestran resaltados en el marco negro del lienzo.

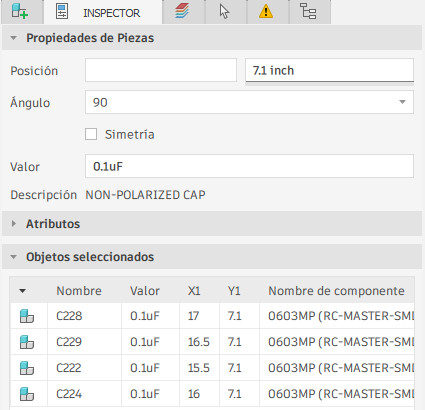

5. En el panel Inspector, en el grupo Propiedades de la pieza, consulte el valor de Posición compartida de 7,1 pulgadas. Es el valor Y que indica la alineación vertical. También puede verlo en el grupo Objetos seleccionados, en la columna Y1.



6. En el grupo Propiedades de las piezas, cambie el valor de Posición a 7,2 pulgadas y pulse Intro. Vea cómo los cuatro condensadores se mueven hacia arriba en el lienzo.

7. Haga clic en Deshacer para invertir este cambio.

   Nota: Como ejercicio alternativo, puede cambiar el valor de Ángulo a 180 y, a continuación, volver a 90.

Resumen de la actividad 3

En esta actividad, ha movido los símbolos relacionados de componentes en el lienzo por su valor de posición en el diseño esquemático.
