Actividad 4: Crear grupos de componentes

En esta actividad, creará grupos de componentes y redes en el diseño esquemático. Esto permite moverlos juntos en el lienzo.

Requisitos previos

• Actividad 3 completada.

Pasos

1. Cree un grupo de redes y componentes.

   1. En el panel Administrador de diseño, en la ficha Navegador, haga clic en Plano 2/4.

   2. Seleccione los componentes y redes de SLOT-2 y asigne un nombre al grupo.

      1. En el lienzo, dibuje un rectángulo de Selección por ventana alrededor de todos los componentes de SLOT-2.
      2. Haga clic con el botón derecho en uno de los componentes o redes seleccionados.
      3. Seleccione Nuevo grupo en el menú contextual.
      4. Escriba CONNECT-2 en el cuadro Nombre del cuadro de diálogo Nuevo grupo.
      5. Haga clic en Aceptar.

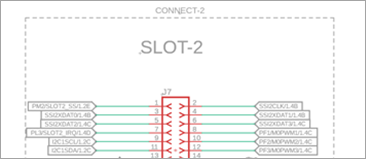

   3. En el lienzo, el grupo está rodeado por una línea de puntos con el nombre del grupo en la etiqueta superior.

      Nota: Si hace clic con el botón derecho en un componente pero no ve el menú contextual con la opción Nuevo grupo, es posible que deba hacer clic con el botón derecho en un identificador de objeto.



   4. Haga clic en el contorno de grupo o en el controlador de objeto de la etiqueta de grupo y compruebe que puede mover todo el grupo en el lienzo.

   5. Para desagrupar los componentes.

      1. Haga clic con el botón derecho en el contorno de grupo o en el controlador de objeto de la etiqueta de grupo.
      2. Seleccione Desagrupar en el menú contextual.

2. Cree solo un grupo de componentes.

   1. En el panel Filtro de selección, en el grupo Tipos, haga clic en Componente.
   2. En uno de los esquemas de SLOT, dibuje un rectángulo de selección de ventanas alrededor de los cuatro componentes en la parte inferior: MCP1700T, dos condensadores (C2xx) y GND.
   3. Cree un grupo con un nombre MCP-GROUP.
   4. En el panel Filtro de selección, haga clic en Restablecer para eliminar la restricción de solo componente.
   5. Haga clic en la etiqueta del grupo MCP-GROUP y mueva el grupo. Observe que las redes permanecen en su lugar y que solo se mueven los componentes.
   6. Haga clic en el contorno del grupo o en el controlador de objeto correspondiente a la etiqueta del grupo MCP-GROUP y desagrupe.

Resumen de la actividad 4

En esta actividad, ha creado grupos de componentes y redes en el diseño esquemático.
