Actividad 2: Comparar componentes de dos variantes de diseño

En esta actividad, va a comparar los componentes del esquema de Tubescreamer C y la segunda PCB del diseño electrónico de Tuberscreamer.

Requisitos previos

• Actividad 1 completada.
• Cierre Placa de Tubescreamer C, pero deje abierto el esquema de Tubescreamer C.

Pasos

1. Haga clic en Mostrar panel de datos, si es necesario, vaya a Muestras > Muestras electrónicas > Aprendizaje del sincronizador y abra la placa Diseño electrónico de Tubescreamer D.

2. Guárdelo en la ubicación de la actividad anterior.

3. Abra Esquema de Tubescreamer C de la actividad anterior.

4. Haga clic en Validar > Validar > Sincronizar .

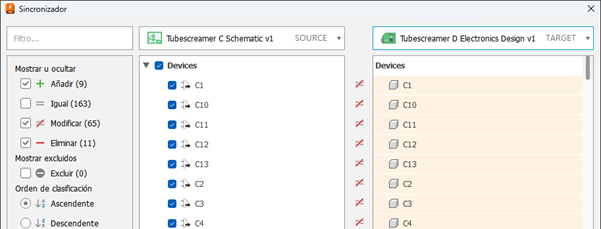

5. En el cuadro de diálogo Sincronizador, mantenga Esquema de Tubescreamer C como Origen en la columna izquierda y seleccione Diseño electrónico de Tubescreamer D como Destino en la columna derecha.



   Esta visualización es útil para inspeccionar los cambios en el diseño aplicados a Tubescreamer C para producir Tubescreamer D.

   Nota: Si las columnas contienen poca información, significa que no ha activado las bibliotecas con componentes de esta placa o esquema.

6. Después de revisar los cambios del diseño, en el cuadro de diálogo Sincronizador, haga clic en Cerrar para no modificar los dos diseños.

Resumen de la actividad 2

En esta actividad, ha comparado los componentes del Esquema de Tubescreamer C y la PCB del Diseño electrónico de Tubescreamer D.
