Descripción general del diseño generativo
Utilice el diseño generativo en Fusion para crear varios diseños que cumplan los requisitos de geometría, rendimiento y fabricación. A continuación, puede explorar los diseños para seleccionar el diseño óptimo para la fabricación.
¿Qué es un diseño generativo?
El diseño generativo es una herramienta de exploración de diseños multiobjetivos que le ayuda a descubrir nuevas formas de diseñar piezas con restricciones de geometría, fabricación y rendimiento. Después de especificar entradas iniciales, proporciona automáticamente varias soluciones de diseño editables con una única solución en la nube. El diseño generativo permite diseñar más allá de la imaginación humana y desarrollar soluciones listas para la fabricación que de otra manera no se tendrían en cuenta.
Vea este breve vídeo para descubrir lo que puede lograr con el diseño generativo en Fusion.

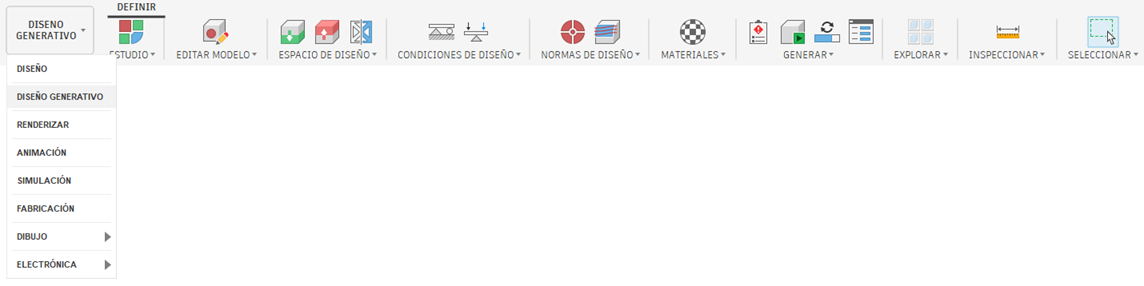

Entre al espacio de trabajo de diseño generativo.
Para utilizar el diseño generativo, debe trabajar en el espacio de trabajo de diseño generativo, al que puede acceder desde la lista del menú Espacio de trabajo.
Para acceder al diseño generativo, debe tener uno de los siguientes derechos:
- Una suscripción comercial a Fusion.
- Una versión de prueba activa de Fusion.
- Una licencia actual de empresa emergente de Fusion.
- Una licencia educativa válida de Fusion.
Para realizar tareas de diseño generativo, puede utilizar uno de los métodos siguientes:
Utilice Fusion Simulation Extension y genere numerosos estudios sin límites.
Utilice tokens cada vez que genere un estudio (a menos que se trate de Fusion Simulation Extension o de la versión de prueba de la extensión de 14 días).
Si no ve el espacio de trabajo de diseño generativo, vea este breve vídeo:
Flujo de trabajo del diseño generativo
En el espacio de trabajo de diseño generativo, utilice las herramientas para trabajar en las distintas fases de creación de una pieza diseñada de forma generativa. Estas fases son:
- Editar un modelo para realizar cambios específicos en los requisitos de un estudio generativo.
- Configurar un estudio, mediante la especificación del espacio de diseño, de las condiciones y de las normas.
- Genere y explore resultados para identificar la solución lista para la fabricación que mejor se adapte a sus requisitos.
Ejemplo de un flujo de trabajo típico para generar resultados con el diseño generativo en Fusion
Para familiarizarse con el espacio de trabajo de diseño generativo, sus herramientas básicas y el flujo de trabajo principal, consulte Aprendizaje: inicio rápido de soporte GE.
Ejemplos de demostración de las principales ventajas del diseño generativo
El diseño generativo tiene muchas aplicaciones diferentes que pueden ayudar a mejorar los procesos de diseño y fabricación. A continuación se muestran algunos ejemplos de cómo Fusion los clientes utilizan el diseño generativo para mejorar sus procesos:
| EJEMPLO | VENTAJA |
|---|---|
 |
RESULTADOS FABRICABLES Evalúe varios métodos de fabricación mediante el diseño generativo y descubra soluciones para mejorar y optimizar la durabilidad de los productos y eliminar áreas de debilidad. MJK Performance utilizó el diseño generativo para crear un conjunto de abrazaderas triples para una bicicleta de arrastre. Los diseños resultantes no solo eran más claros y fuertes, sino también eran más elegantes y totalmente mecanizables en una fresa de 2,5 ejes. Más información. |
 |
CREACIÓN DE PROTOTIPOS MÁS RÁPIDA Identifique rápidamente soluciones para minimizar el uso de materiales y masas, manteniendo los estándares de rendimiento, cumpliendo los objetivos de diseño y respetando las restricciones de ingeniería. VOLVE combinó el diseño con tecnología de IA con herramientas de simulación de vuelo y diseño generativo en Fusion para automatizar el diseño de estructuras de drones de carrera ligeros de rigidez alta. Más información. |
 |
ALIGERAMIENTO Cumpla sus objetivos de aligeramiento y sostenibilidad mediante el diseño generativo para reducir el uso de materiales, lo que a su vez reduce los residuos de producción. También le ayuda a explorar el impacto del uso de diferentes tipos de materiales. Briggs Automotive Company (BAC) utilizó el diseño generativo para crear una de las ruedas más ligeras del mundo. Con un peso de solo 2,2 kilogramos (4,8 libras), BAC produjo una rueda que era hasta un 35 % más ligera que la versión anterior y que podía fabricarse tradicionalmente en una fresa CNC. Más información. |
 |
REDUCCIONES DE COSTES Explore una gama de soluciones de diseño que le permiten consolidar varios componentes en piezas sólidas, reducir los costes de ensamblaje y simplificar la cadena de suministro. PIX Moving utiliza el diseño generativo en Fusion, la robótica y la impresión en 3D para crear una forma descentralizada de fabricación en el sector de automoción. Más información. |
Vínculos útiles
Utilice los siguientes recursos para ampliar sus conocimientos sobre el diseño generativo en Fusion:
Aprendizajes: El contenido de este área de formación consta de una serie de aprendizajes que proporcionan instrucciones detalladas paso a paso para una variedad de tareas diferentes y son una excelente forma de empezar a utilizar el diseño generativo en Fusion.
Recorrido de aprendizaje del diseño generativo: incluye una serie de cinco cursos que contienen vídeos que le guiarán a través del flujo de trabajo generativo, las funciones clave y los conceptos. Para empezar a utilizar el diseño generativo de Fusion, se recomienda completar los cinco cursos seguidos.
Fusion Canal de YouTube: en este canal puede encontrar vídeos generales y útiles sobre cómo utilizar Fusion. Aquí también puede encontrar vídeos específicos del diseño generativo.
Obtener certificación: en esta página puede encontrar información sobre los detalles de la certificación de experto Autodesk en diseño generativo para la fabricación. Cómo prepararse para el examen de certificación y cómo obtenerlo.
Modelado automatizado: pruebe nuestra nueva herramienta de modelado automatizado que le ayuda a acelerar el proceso de desarrollo. Tan solo seleccionando los puntos de conexión en el diseño y las geometrías que se deben evitar, Fusion puede generar automáticamente una variedad de geometrías sugeridas para que las pueda tener en cuenta.
Consejos adicionales
360 LIVE: consejos y trucos sobre diseño generativo
