Crear un boceto de sección de malla

Utilice la herramienta Crear boceto de sección de malla para crear un boceto que contenga una línea de sección en la que un plano interseca un cuerpo de malla, a fin de aplicar ingeniería inversa a una malla en Fusion.

1. En el espacio de trabajo Diseño, en la pestaña Malla, seleccione Crear > Crear boceto de sección de malla .

   Se abre el cuadro de diálogo de Crear boceto de sección de malla.

2. En el lienzo, seleccione un cuerpo de malla a partir del que crear el boceto de sección.

3. Seleccione un Plano de sección en el que crear el boceto de sección.

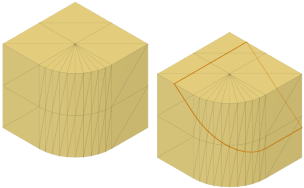

   Si el plano de sección se interseca con el cuerpo, se muestra una línea de sección naranja en la intersección.

4. Ajuste la posición del plano de sección:

   • En el lienzo, ajuste los controladores del manipulador Distancia y Ángulo.
   • En el cuadro de diálogo, expanda Entradas numéricas y determine valores exactos para distancia y ángulo.

5. Haga clic en Aceptar.

La línea de sección de malla se muestra en el cuerpo de malla en el lienzo. El nuevo boceto de sección de malla se muestra en la carpeta Bocetos en el Navegador y contiene una Sección de malla. Se muestra una nueva operación Boceto en la Secuencia temporal.

Sugerencias

• Cree una serie de bocetos de sección de malla para aplicar ingeniería inversa a cuerpos de malla complejos.
• Edite cada boceto de sección y utilice la herramienta Ajustar curvas a la sección de malla para generar una serie de perfiles de boceto. Puede utilizar los perfiles de boceto para crear cuerpos sólidos y de superficie paramétricos para volver a crear el diseño.
• Haga clic con el botón derecho en la operación de la Secuencia temporal y seleccione Editar operación para editar y configurar los parámetros.
